相远仪表告诉你浮标液位计由哪五部分构成的

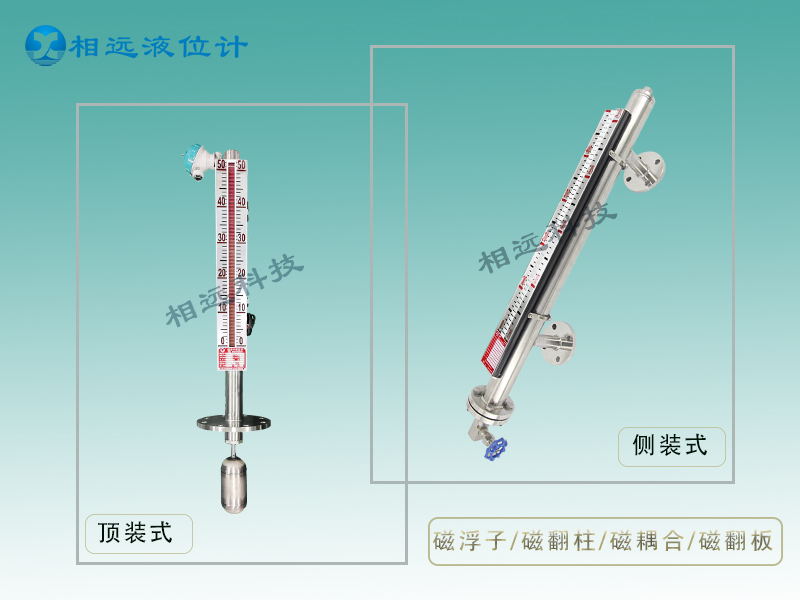

       浮标液位计目前大型罐子设计的比较多，那么很多客户对这块不是怎么了解，这里讲一下。浮标液位计是由浮子、牵引索、导向滑轮、重锤指针、显示标尺或磁性翻板等五部分组成。

1、 浮子：浮子是用二个不锈钢浮子，一个垂直安装于容器内部。另一个不锈钢浮子和重锤安装在磁翻板 显示的测量筒内，并在浮子两侧焊有导向环起导向作用，浮子的作用是直接把液位变化的浮力转给牵引索，使牵引索将液位变化转送给磁翻板刻度显示，实现液位变化的现场指示。
2、 牵引索：连接钢丝的一端吊着浮子，另一端连接重锤指针，中间部分关闭在钢管内。

3、 导向滑轮：浮标液位计是根据现场液位罐的几何形状和仪表安装要求设计的，又连接钢丝导向滑轮核定滑轮外壳两部分组成，主要作用是为连接钢丝导向，系统转动的阻力减少。

4、 重锤指针：是选用A3F钢所制成，中间制成指针形式，指针所指相应的标尺数值即为测量液位高度，它是随浮子的变化随连接牵引索进行同步运动的。磁性翻板显示 时重锤指针由内装磁钢的钢管代替。

5、 显示标尺：它由用户根据实际工况条件由合金铝或不锈钢压抑而成的，并在表面刻好标准数值，以厘米为单位。磁性翻板显示时由红、白翻板代替。
