    超声波液位计测量液位时与介质不接触,无可动部件,传播速度比较稳定,对光线、介质黏度、湿度、介电常数、电导率和热导率等不敏感,因此可以测量有毒、腐蚀性或高黏度等特殊场合的液位。本篇相远液位计将具体为您介绍该类仪表【相远液位计:400-101-2883】

    超声波在气体、液体和固体中传播,具有一定的传播速度。超声波在介质中传播时会被吸收而衰减,在气体中传播的衰减最大,在固体中传播的衰减最小。超声波在穿过两种不同介质的分界面时会产生反射和折射,对于声阻抗差别较大的界面,几乎为全反射。从发射超声波至接收发射回来的信号的时间间隔与分界面位置有关,超声波式液位仪表正是利用超声波的这一特点进行物位测量的。

超声波物位计

    超声波发射器和接受器既可以安装在容器底部,也可以安装在容器的顶部,发射的超声波在相界面被发射,并由接收器接收,测出超声波从发射导接收的时间间隔,就可以测量物位的高低。

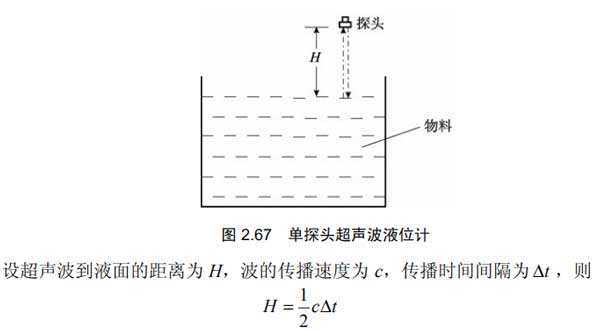

    超声波式物位仪表按照传声介质不同,可分为固介式、气介式和液介式 3 种,按探头的工作方式可分为自发自收单探头方式和收发分开的双探头方式。相互组合可以得到 6 种超声波物位仪表。在实际测量中,有时液面会有气泡、悬浮物、波浪或液体出现沸腾,引起反射混乱,产生测量误差,因此在复杂情况下宜采用固介式液位计。如图 为单探头超声波液位计,它使用一个换能器,由控制电路控制,分时交替作发射器与接收器。

超声波液位计

    要想通过测量超声波传播时间来确定物位,声速 c 必须恒定。实际上声速随介质及其温度变化而变化,为了准确地测量物位,对于一定的介质,必须对声速进行校正。对于液介式的声速校正的方法有校正具校正声速法、固定标记校正声速法和温度校正声速法。对于气介式的声速校正一般采用温度校正法,即采用温度传感器测量出仓或罐的温度,根据声速与温度之间的关系计算出当时的声速,再根据上式求出料位。

    空气中声速 c 与温度 T 之间的关系为

    c =331.3 +  0.6 T(m / s)

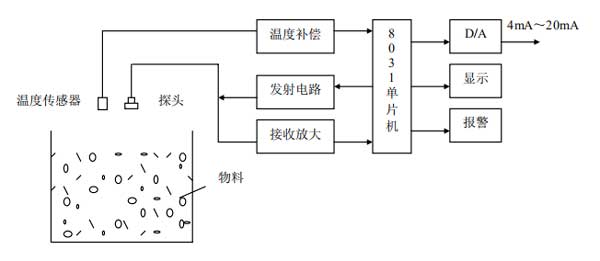

    下图为基于单片机 8031 的超声波液位计的原理框图,该物位计以 8031 单片机为核心,进行超声波的发射、接收控制和数据处理,具有声速补偿功能及自动增益控制功能。8031 单片机根据量程确定发射周期,输出脉冲信号,此信号使发射电路发出一串高频(10kHz~40kHz)电脉冲,经功率放大后,加到探头上,探头发出的超声波到达料面后,经发射又回到探头,探头将接收到的超声波能转换成电信号,放大后,送 8031 的中断口。8031对超声波从发射到接收所需的时间计时,同时测量现场环境温度,按公式计算出探头到料面的高度 H,将料仓的高度减去 H 就可以得到料位的高度。

超声波液位计

    超声波液位计测量液位时与介质不接触,无可动部件,传播速度比较稳定,对光线、介质黏度、湿度、介电常数、电导率和热导率等不敏感,因此可以测量有毒、腐蚀性或高黏度等特殊场合的液位。超声波物位计既可以连续测量和定点测量物位,也可以方便地提供遥测或遥控信号,还能够测量高速运动或有倾斜晃动的液体液位,如置于汽车、飞机、轮船中的液位。但其结构复杂,价格昂贵,测量时对温度比较敏感,温度的变化会引起声速的变化,因此为了保证超声波物位计的测量精度,应进行温度补偿。
