超声波液位计接线图级注意事项

作者: 高妮 编辑: Lily 来源: 相远科技 点击数: 1256 发布日期: 2019.05.04
信息摘要:
很多用户在购买超声波液位计之后,都不会接线,不小心就会把电路板烧坏,以下我就给大家说说超声波液位计的接线时注意事项【相远科技;400-101…

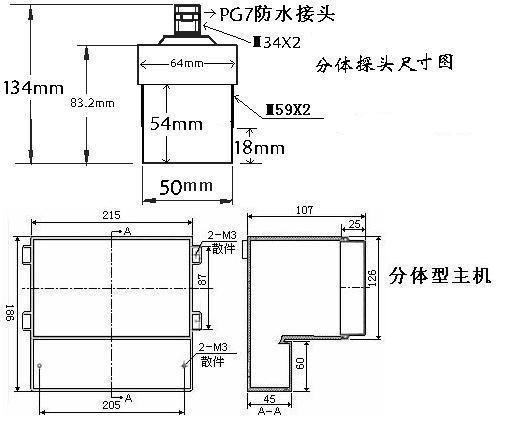

分体式仪表尺寸图如下:



注:仪表尺寸会根据型号的不同而有所改变,若有不同会预先告知。

1.1仪表安装方式

支架安装:在被测液体上方水平固定L型支架,用螺丝将液位仪固定在支架上。

法兰安装:安装时,先将法兰固定在铁板或盲板上,然后将仪表固定在法兰上。


1.2仪表安装原则

1)换能器发射面到最低液位的距离,应小于选购仪表的量程。

2)换能器发射面到最高液位的距离,应大于选购仪表的盲区。

3)换能器的发射面应该与液体表面保持平行。

4)换能器的安装位置应尽量避开正下方进、出料口等液面有剧烈波动的位置。

5)若池壁或罐壁不光滑,仪表需离开池壁或罐壁0.5m以上。

6)若换能器发射面到最高液位的距离小于选购仪表的盲区,需加装延伸管,延伸管需和液面垂直,内壁要保持光滑。


1.3 安装注意事项

1)仪表外壳最好与大地可靠相连。

2)电线、电缆保护管,要注意防止积水过多。

3)仪表虽然自身带有防雷器件,但仪表在多雷地区使用时,最好在仪表的进出线端另外安装专用的防雷装置。

4)仪表在特别炎热、寒冷的地方使用,即周围环境温度有可能超出仪表的工作要求时,最好在液位仪周围加设防高、低温装置。


1.4 仪表接线

针拧开后盖即可看见仪表的接线板,如下图所示



接线说明:

额定电压:DC24V,4~20mA电流输出, XPS02:+接BA-2二芯专用电缆红线跟黑线,-接BA-2二芯专用电缆屏蔽线。


BA-2二芯专用电缆说明:



注意:

1)BA-2专用电缆的长度应(分体机专用) ≤50米

2)超声波液位计到控制室的距离应    ≤1200米

3)给DC24V电源上电前后,请仔细检查电源的极性,注意不要接反。

4)仪表使用DC24V时,在仪表上电后,仪表电源输入端的电压不低于21V。

5)4~20mA输出线的最大负载应小于500欧姆。

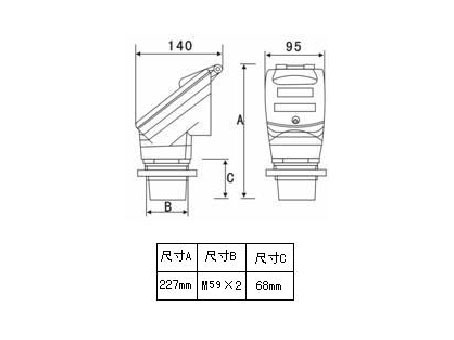

一体式仪表外形尺寸(探头尺寸会根据仪表量程的不同而有所改变,若有不同会预先告知)


安装方法:

开敞环境下一般采用支架安装方式,用仪表自带法兰固定。池或罐在安装位置上割一个略大于探头直径(60mm)的圆孔,将仪表放入,然后将法兰自下而上旋紧。安装必须保证仪表的探头面与被测液面水平。

注:法兰装要用大于DN65的法兰,法兰中心开孔M59*2。


一体式仪表外形尺寸(探头尺寸会根据仪表量程的不同而有所改变,若有不同会预先告知)


安装方法:


开敞环境下一般采用支架安装方式,用仪表自带法兰固定。池或罐在安装位置上割一个直径60mm的圆孔,将仪表探头放入,然后将法兰自下而上旋紧。安装必须保证仪表的探头面与被测液面水平。

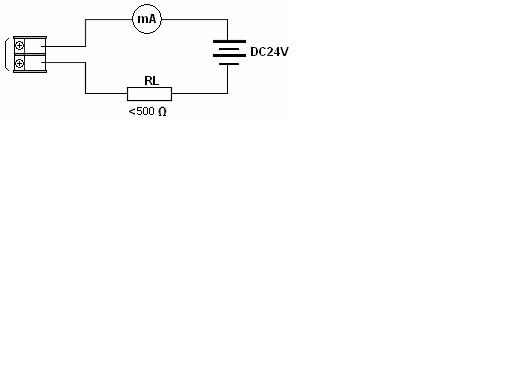

2.2 二线制仪表接线


两线无极性
