超长磁翻板液位计订制方案

作者: 张春莉 编辑: 丫丫 来源: 相远科技 点击数: 355 发布日期: 2018.12.12
信息摘要:
【相远科技400-101-2883】我公司采购的原材料不锈钢钢管的标准长度为6米,所以单根磁翻板液位计的最大长度可以做到5.6米,因为按我们…

我公司采购的原材料不锈钢钢管的标准长度为6米,所以单根磁翻板液位计的最大长度可以做到5.6米,因为按我们公司的生产标准上法兰离封头有100mm距离,下法兰离排污阀有浮子的长度的距离。而很多工矿的储罐高于5.6米,甚至达到10几米。那就要订制超长磁翻板液位,为了满足客户需求我们设计了三种方案供客户参考

第一种方案:单根超长磁翻板液位计

根据用户要求的长度,我们订制不锈钢钢管,在液位计制造过程中我们会加固支架,确保在安装使用中不会晃动 倾斜,我公司2017给青海项目供应过单根8米的磁翻板液位计,用于盐酸储罐,受到用户的好评。这种方案的弊端是,订制超长不锈钢费用大,运输困难。

第二种:储罐错位开孔

订制两个单根磁翻板液位计,给罐错位开孔,比如现场需要7米的液位计,我们可以做两个3.5米的液位计,一台液位计的测量范围为0-3500mm,另一台磁翻板液位计的测量范围3500-7000mm,可实现液位测量显示,这种方案的弊端是要给罐开孔多。

错位开孔液位计

第三种:分段对接

是分段对接,外观整体结构和单根磁翻板液位计大致相同,根据客户要求的长度,可将液位计分段多用法兰固定,这样刻度连续,但是连接法兰处会有80-10mm的盲区,这种连接法案的弊端是承压范围不能超过4.0mpa,温度不大于200℃,安装不方便,这种方案我们做过14米宁夏储罐。

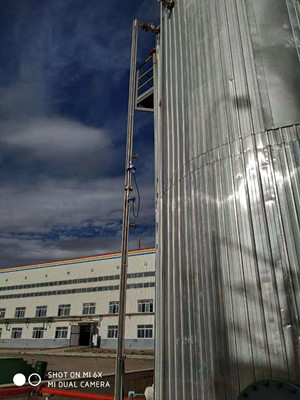

超长单根磁翻板液位计

以上三种方案都可以配4-20ma的远传变送器,磁控开关。如需进一步了解相远仪表,您可以拨打咨询热线:100-101-2883.
