 弹性式压力仪表是利用弹性元件在外力的作用下产生形变来测量压力的,其种类繁多,在工业上的应用也相当广泛。本篇相远仪表将从结构角度为大家介绍弹…

    弹性式压力仪表是利用弹性元件在外力的作用下产生形变来测量压力的,其种类繁多,在工业上的应用也相当广泛。本篇相远仪表将从结构角度为大家介绍弹簧式压力表相远仪表:400-101-2883】。

    弹性式压力仪表是利用弹性元件在外力的作用下产生形变来测量压力的,其种类繁多,在工业上的应用也相当广泛。

1. 弹性元件

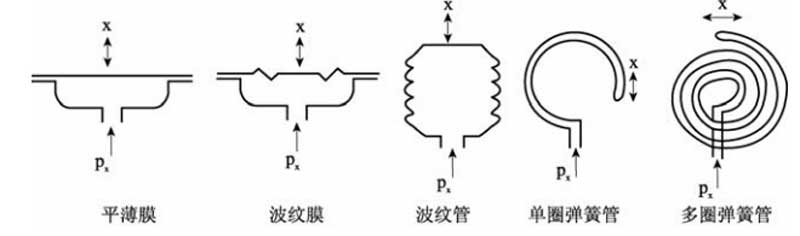

    弹性元件是弹性式压力表的测压敏感元件,弹性压力表的测量性能主要取决于弹性元件的弹性特性,与弹性元件的材料、形状、工艺等有关,而且对温度敏感性强。不同的弹性元件测压范围也不同,工业上常用的弹性式压力表所使用的弹性元件主要有膜片、波纹管、弹簧管等,如图所示




弹簧式压力表

    1) 膜片

    膜片是一种圆形薄板或薄膜,周边固定在壳体或基座上。将膜片成对地沿着周边密封焊接,就构成了膜盒。当膜片两边的压力不等时就会产生位移。位移可直接带动传动机构指示。但是膜片的位移较小,灵敏度低,指示精度不高,一般为 2.5 级。膜片更多的是和其他转换元件合起来使用,通过膜片和转换元件把压力转换成电信号。

    2) 波纹管

    波纹管是一种具有同轴环状波纹,能沿轴向伸缩的压力弹性元件。当它受到轴向力作用时能产生较大的伸长和收缩位移。一般可在其顶端安装传动机构,带动指针直接读数。其特点是灵敏度高(特别是在低压区),常用于检测较低的压力(1.0Pa~106Pa),但波纹管迟滞误差较大,精度一般只能达到 1.5 级。

    3) 弹簧管

    弹簧管是一根弯曲成圆弧形、横截面呈椭圆形或近乎椭圆形的空心管。它的一端焊接在压力表的管座上固定不动,并与被测压力的介质相连通。管的另一端是封闭的,称为自由端。被测压力介质从开口端进入并充满弹簧管的整个内腔,由于弹簧管的非圆横截面,使它有变成圆形并伴有伸直的趋势而产生力矩,其结果使弹簧管的自由端产生位移。弹簧管有单圈和多圈之分,单圈弹簧管自由端位移变化量较小,而多圈弹簧管的自由端位移变化量较大。

2. 弹簧管式压力表的结构及工作原理

    弹簧管式压力表主要由弹簧管、传动机构、指示机构盒表壳组成,如图所示



弹簧式压力表


    当被测压力从弹簧管的固定端输入时,弹簧管的自由端产生位移。在一定的范围内,该位移与被测的压力成线性关系。传动机构又称机心,是把弹簧管受到压力作用时自由端所产生的位移传递给刻度指示部分的。它由扇形齿、中心齿轮、游丝等组成,弹簧管自由端位移很小,如果不预先放大很难看出位移的大小。弹簧管自由端的位移是直线移动,而压力表的指针进行的是圆弧形旋转位移。所以必须使用传动机构将弹簧管的微量位移加以放大,并把弹簧管的自由端的直线位移转变为仪表指针的圆弧形旋转位移。指示机构包括指针、刻度盘等,其主要作用是将弹簧管的变形通过指针转动指示出来,从而在刻度盘上读取直接指示的压力值。表壳又称机座,其主要作用是固定和保护仪表的零部件。

    在生产中,常需要把压力控制在一定范围内,以保证生产正常进行。这就需采用带有报警或控制触点的压力表。将普通弹簧管式压力表增加一些附加装置,即成为此类压力表,如电接点信号压力表。弹簧管式压力表结构简单、使用方便、价格低廉,使用范围广,测量范围宽,可以测量负压、微压、低压、中压和高压,因此应用十分广泛。根据制造的要求,仪表精度最高可达 0.15 级
