浮球磁性强弱实验

作者: 编辑: 来源: 点击数: 1 发布日期: 2021.01.21
信息摘要:
在常温约25℃时,常压约0.1MPa,验证浮球内部加不同磁体或改变磁体数量时,浮球磁力的强弱变化,找到最适合与液位计的磁翻板配套使用的浮球。…

    一·实验名称

  浮球磁力强弱实验

    二·实验目的

  在常温约25℃时,常压约0.1MPa,验证浮球内部加不同磁体或改变磁体数量时,浮球磁力的强弱变化,找到最适合与液位计的磁翻板配套使用的浮球。

    三·实验条件与设备器材

    实验条件:常温约25

         ②气压约0.1MPa

    设备器材:Ø57x2的无缝管一根,抽真空液位管,PVC管,衬四氟液位管,高温面板一个,中温面板一个,30mm的磁体2个,25mm的磁体2个, Ø45x0.6的精轧管一段,Ø44.1的钢片一片,M4的螺栓一根螺母一个, A5纸若干张。

    四·实验原理

  在常温约25℃,气压约0.1MPa时,根据浮球内部加不同磁体,验证不同管材上面的面板受到浮球磁力影响的强弱的变化。


1611210256(1)

    五·实验步骤

   (1)Ø45x0.6的精轧管中砸入一片 Ø44.1的钢片

   (2)M4的螺栓将磁体S极相对固定在Ø 44.1的钢片上

   (3)放入Ø57x2的无缝管中,无缝管外表面与面板之间加若干纸张

   (4)拉动精轧管在无缝管中来回移动,看面板的颜色变化

   (5)根据颜色有无变化或颜色变化是否完整,判断精轧管中磁体磁力的强弱

   (6)根据磁力的强弱,在无缝管和面板之间加入纸张的数量

   (7)得出无缝管和面板之间最大距离多少时,滑动磁体面板可正常工作

   (8)依次用抽真空液位管,PVC管,衬四氟液位管实验,分别得出面板可正常工作时,液位管与面板之间的最大距离

   六·实验结果

 第一个实验

  ⑴在无缝钢管上面放置高温面板

    ①当用25mm的磁体制成的浮子在无缝钢管内部移动时 ,测得要使面板内部的磁翻片正常翻转,则要保持面板与无缝钢管之间的距离不超过8.5mm

    ②当用30mm的磁体制成的浮子在无缝钢管内部移动时 ,测得要使面板内部的磁翻片正常翻转,则要保持面板与无缝钢管之间的距离不超过11.5mm

  ⑵在无缝钢管上面放置中温面板

    ①当用25mm的磁体制成的浮子在无缝钢管内部移动时 ,测得要使面板内部的磁翻片正常翻转,则要保持面板与无缝钢管之间的距离不超过7.5mm

    ②当用30mm的磁体制成的浮子在无缝钢管内部移动时 ,测得要使面板内部的磁翻片正常翻转,则要保持面板与无缝钢管之间的距离不超过10mm

 第二个实验

 ⑴在内衬四氟钢管上面放置高温面板

    ①当用25mm的磁体制成的浮子在内衬四氟钢管内部移动时 ,测得要使面板内部的磁翻片正常翻转,则要保持面板与内衬四氟钢管之间的距离不超过5mm

    ②当用30mm的磁体制成的浮子在内衬四氟钢管内部移动时 ,测得要使面板内部的磁翻片正常翻转,则要保持面板与内衬四氟钢管之间的距离不超过6mm

 ⑵在内衬四氟钢管上面放置中温面板

    ①当用25mm的磁体制成的浮子在内衬四氟钢管内部移动时 ,测得要使面板内部的磁翻片正常翻转,则要保持面板与内衬四氟钢管之间的距离不超过4mm

    ②当用30mm的磁体制成的浮子在内衬四氟钢管内部移动时 ,测得要使面板内部的磁翻片正常翻转,则要保持面板与内衬四氟钢管之间的距离不超过5mm

  第三个实验

  ⑴在抽真空管上面放置高温面板

    ①当用25mm的磁体制成的浮子在抽真空管内部移动时 ,测得要使面板内部的磁翻片正常翻转,则要保持面板与抽真空管之间的距离不超过5mm

    ②当用30mm的磁体制成的浮子在抽真空管内部移动时 ,测得要使面板内部的磁翻片正常翻转,则要保持面板与抽真空管之间的距离不超过5.7mm

  ⑵在抽真空管上面放置中温面板

    ①当用25mm的磁体制成的浮子在抽真空管内部移动时 ,测得要使面板内部的磁翻片正常翻转,则要保持面板与抽真空管之间的距离不超过3.5mm

    ②当用30mm的磁体制成的浮子在抽真空管内部移动时 ,测得要使面板内部的磁翻片正常翻转,则要保持面板与抽真空管之间的距离不超过5mm

    根据实验一 三得出以下结论:

 1611210281(1)

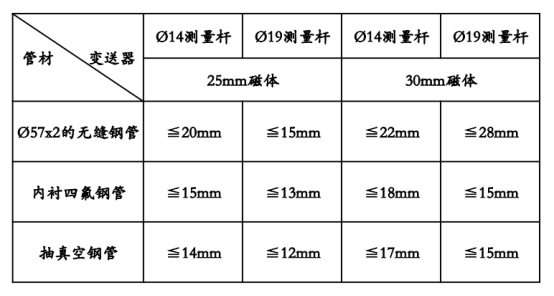

   在管材的外表面分别捆绑Ø 14和Ø 19的变送器,滑动25mm的磁体和30mm的磁体,得出以下的测量结果:


1611210306(1)

以上就是我们公司技术针对浮球磁性做的实验,您可根据您现场工况的需要选择浮子的磁性,如需进一步了解咨询,您可以拨打我们的服务热线:400-101-2883 西安相远科技有限公司
