浮筒式液位计原理及生产厂家【相远液位计】

作者: 董凤磊 编辑: 雒玉红 来源: 相远液位计 点击数: 1 发布日期: 2018.09.18
信息摘要:
浮筒式液位计是基于浮力的原理制作而成,与浮子式不同的是,他可以实现改变浮力,在工程上有着一定的应用,本篇相远液位计将具体为您介绍该类仪表【相…

    浮筒式液位计是基于浮力的原理制作而成,与浮子式不同的是,他可以实现改变浮力,在工程上有着一定的应用,本篇相远液位计将具体为您介绍该类仪表【相远液位计:400-101-2883】

    浮筒式液位计属于变浮力液位计,其原理图如图所示。

浮筒式液位计原理生产厂家

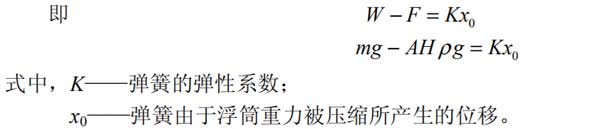

    浮筒式液位计的典型敏感元件为浮筒,当被测液面位置发生变化时,被浸没的体积发生变化,因而所受的浮力也发生了变化,通过测量浮力变化确定液位变化量的大小。将一截面积为 A,质量为 m 的圆筒形空心金属浮筒悬挂在弹簧上,由于弹簧的下端被固定,弹簧因浮筒的重力被压缩。设液位高度为 H,当浮筒的重力与弹簧力达到平衡时,则

浮筒式液位计原理生产厂家

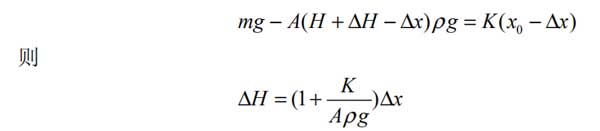

    这里以液面刚刚接触浮筒处为液面零点。当浮筒的一部分被液体浸没时,浮筒受到液体对它的浮力作用向上移动。当浮力与弹簧力和浮筒的重力平衡时,浮筒停止移动。若液面升高了 ΔH ,浮力增加,浮筒由于向上移动,浮筒上下移动的距离即弹簧的位移改变量为 Δx ,浮筒实际浸在液体里的高度为 H +ΔH  −Δ x ,则力平衡方程为


浮筒式液位计原理生产厂家

    从式中可以看出,当液位发生变化时,浮筒产生的位移量(即弹簧变形程度)与液位高度成正比。检测弹簧变形有很多转换方法,常用的有差动变压器式、扭力矩力平衡式等。在浮筒的连杆上安装一铁心,并随浮筒一起上下移动,通过差动变压器使输出电压与位移成正比关系。也可将浮筒所收到的浮力通过扭力管达到力矩平衡,把浮筒的位移量变成扭力矩的角位移,进一步用其他转换元件转换为电信号,构成一个完整的液位计。改变浮筒的尺寸,可以改变量程。
