干簧管磁控开关原理及介绍

作者: 高妮 编辑: Lily 来源: 西安相远科技有限公司 点击数: 1023 发布日期: 2021.06.24
信息摘要:
干簧管磁控开关由磁簧管经线连接,定型封装而成,当磁性体接近时,引起开关动作,一般作为位置传感器使用。【相远科技:400-101-2883】

       干簧管磁控开关 由磁簧管经线连接,定型封装而成,当磁性体接近时,引起开关动作,一般作为位置传感器使用。

       干簧管内部为真空,当感受到一定强度的磁场后内部触点闭合或断开,达到将位置信号转换为电信号的作用。当永久磁铁靠近干簧管时,或者由绕在干簧管上面的线圈通电后形成磁场使簧片磁化时,簧片的接点就会感应出极性相反的磁极。由于磁极极性相反而相互吸引,当吸引的磁力超过簧片的抗力时,分开的接点便会吸合;当磁力减小到一定值时,在簧片抗力的作用下接点又恢复到初始状态。这样便完成了一个开关的作用。

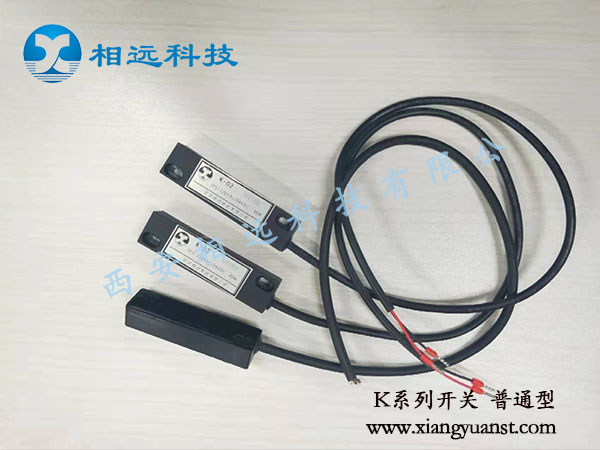

K系列开关 3
       干簧管磁控开关

  双触点干簧管类似于单刀双掷开关,它的工作原理是:没有磁场时,簧片1与簧片2接通,当有外界磁力时,簧片1与簧片3触点部位接通,干簧管中的磁性材料是指铁、钴、镍等能被磁铁吸引的材料,它分为软磁性材料和硬磁性材料两种.软磁性材料是指既容易被磁化而获得磁性又很容易失去磁性的物质.硬磁性材料是指不容易被磁化而获得磁性,但一旦获得磁性又很不容易失去的物质.干簧管外绕上能产生磁场的线圈就成了干簧继电器,当线圈通电后,管中磁性材料制成的簧片的自由端分别被磁化成N极和S极而相互吸引,因而接通被控电路.线圈断电后,干簧片在本身的弹力作用下分开,将线路切断。

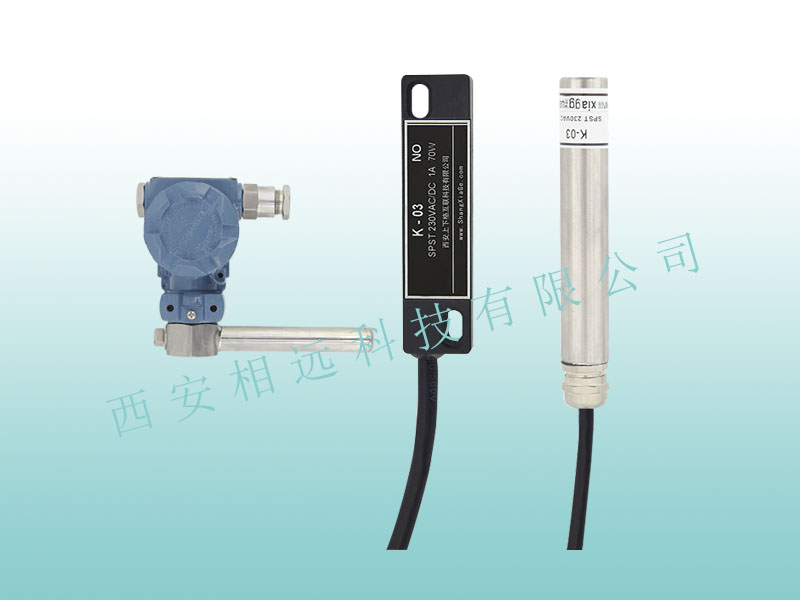

k系列开关

干簧管磁控开关具有开关动作功能,既可以用电磁控制,也可用永磁铁控制,或是两者的结合。从而轻松实现无接触控制。还有结构简单、性能出色、寿命很长、使用方便等众多优点,因此在汽车、船舶、仪器设备、家电、航空等领域受到越来越广泛的使用。

干簧管磁控开关结构原理

  干簧管两触点簧片封在充有惰性气体的玻璃管中,而干簧管的磁路和一般永磁磁路在原理上是一样的,由永磁环作为磁场源提供磁场,软磁环和干簧管中的簧片作为导磁材料,永磁环和簧片间,簧片和簧片间作为气隙而组成了一个封闭磁路,这个磁路比较复杂,因为处处有漏磁,而且整个磁路中截面积并不处处相等。在干簧管磁控开关中,软磁环受两端永磁环的磁化,此磁化场相当于直流磁场,因此它的工作磁导率应该是直流磁导率。

      干簧管磁控开关参数介绍

  干簧管磁控开关的参数有接线方式、开关逻辑、输出形式、使用电压、开关电流、触电容量、静态电流、耐冲击、耐震动等。咨询热线:400-101-2883
