更换液位计需要知道哪些尺寸？

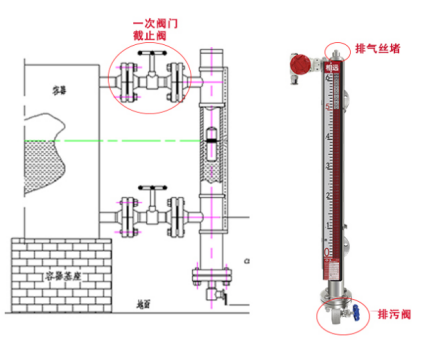

液位计整体安装图：

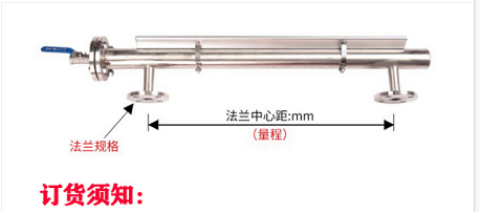

首先，最主要的尺寸一：液位计上下法兰中心距尺寸是多超，最好精确到±2mm以内，因为法兰中心距是个固定尺寸，误差太大的话，那就要么长了，或者断了，2片法兰孔距对不上，

螺栓就上不进去。（重要尺寸）如下图：

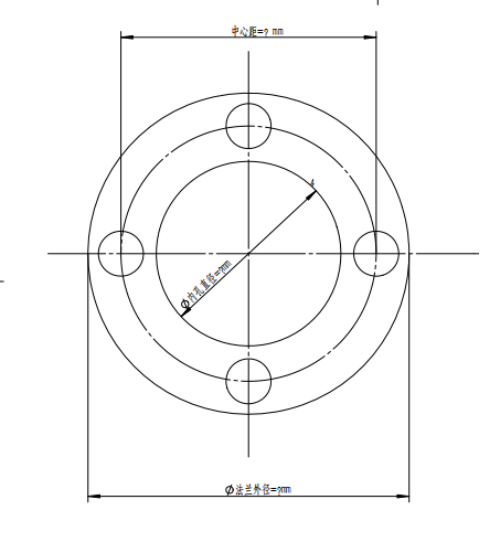

主要的尺寸2：侧面安装法兰的规格，标准。如果可以准确的提供法兰口径那是最好的，但是遇到不知道法兰规格的那就只能现场测量的，那法兰的测量方法，告知下大家如下图：

需要提供.法兰对角螺栓孔距离（主要尺寸），法兰外径尺寸，法兰厚度，内孔直径，几个螺栓孔的，以上是4孔法兰，6孔法兰，8孔法兰测量也是一样的方法，根据这些尺寸，正规的生产厂家就可以在法兰卷上查到对应的法兰规格。这样就避免采购的液位计法兰跟现场法兰不一致规格而导致的发固定在一起的问题。

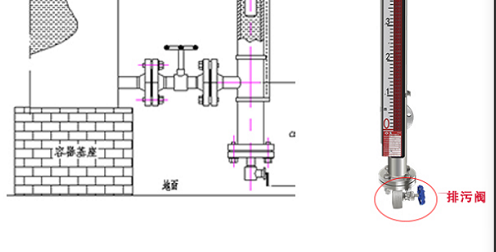

主要尺寸3：液位计下法兰中心距到地面的距离，知道这个距离的话，可以有效控制底部尺寸，从而防止液位计下面尺寸太长顶住地面；如下图：

根据以上尺寸，然后订货须知:

1.量程:0-6米 超长可分段

2.工作温度工作压力

3.介质密度

4.安装形式:法兰、螺纹(具体规格尺寸)

5.辅助功能:输出信号开关量信号

6.接液材质:304、316L、PP、PVC 衬四氟、钛合金等。就可以正确的测量需要更换的现场液位计尺寸了.
