汽包水位的比值控制系统【相远仪表】

作者: 东风 编辑: 土豆 来源: 相远科技 点击数: 1 发布日期: 2018.10.17
信息摘要:
汽包水位的比值控制系统从物料平衡的角度来看,似乎可以避免单冲量控制系统的不足,但在很少能够得到应用。 本篇相远仪表将从为您介绍该方面的内容【…

汽包水位的比值控制系统从物料平衡的角度来看,似乎可以避免单冲量控制系统的不足,但在很少能够得到应用。 本篇相远仪表将从为您介绍该方面的内容【相远仪表400-101-2883】

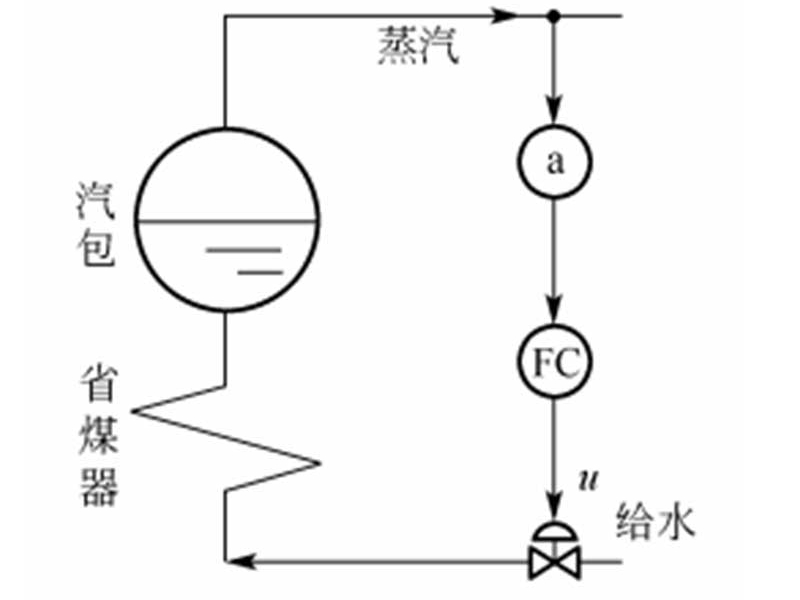

从物料平衡的角度来看,只要保证任一时刻蒸汽流出量与给水流入量之间是等量关系,就能够保证水位的恒定,如图 所示的比值控制系统就是建立在这样的控制思想上的。这样,给水量随着蒸汽负荷的变化而变化,而且变化方向和数量是完全相同的,可以以此来避免在单冲量方案中出现的调节器误动作。

汽包水位的比值控制系统

当对蒸汽流量的测量是直接测量质量时,图中的比值系数α 可以定为 1 或稍大于 1,此时就可以满足给水量跟随蒸汽量变化的要求。

从图中可以看出,这种方案也可视为一种前馈补偿方案,补偿器就是比值器α 。此方案对于蒸汽负荷方面的扰动具有很好的抑制作用,但是由于没有真正监视水位的变化情况,所以由其他扰动引起的水位变化完全不得而知,也就不可能对其他的扰动影响进行调节,所以只能是一种探讨型方案,不能应用在实际系统中。
