汽包水位的双冲量控制系统【相远仪表】

作者: 东风 编辑: 土豆 来源: 相远科技 点击数: 1 发布日期: 2018.10.18
信息摘要:
汽包水位的双冲量控制系统在引入了蒸汽流量对水位补充校正的监视后,大大减小了假水位引起的调节器误动作。 本篇相远仪表将为您介绍该方面的内容【相…

        汽包水位的双冲量控制系统在引入了蒸汽流量对水位补充校正的监视后,大大减小了假水位引起的调节器误动作。 本篇相远仪表将为您介绍该方面的内容【相远仪表400-101-2883】

综合单冲量控制系统和比值控制系统的特点,不难设计出如图所示的双冲量控制系统。该系统是在单冲量控制系统的基础上适当引入了对蒸汽流量的监视,起到对水位的补充校正作用,就可以大大减弱假水位引起的调节器误动作。

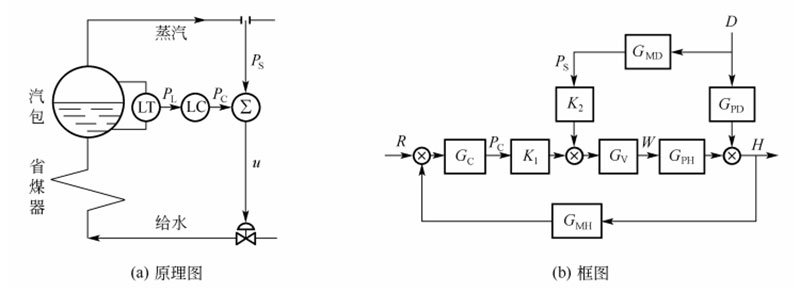

图1

a是双冲量控制系统的原理图,图b是其框图。由图知,这其实是一个前馈与单回路的复合控制系统。其控制思路是:测量出蒸汽负荷的大小,根据物料平衡原理,只要给水量与蒸发量完全相等,那么水位将保持不变,从而克服假水位的影响,也就是利用前馈控制抑制负荷扰动;其他干扰因素引起的水位变化则由反馈控制来克服。这样的设计思路不仅能削弱调节器的误动作,还能使调节阀动作及时、水位波动减弱,起到改善控制品质的作用。

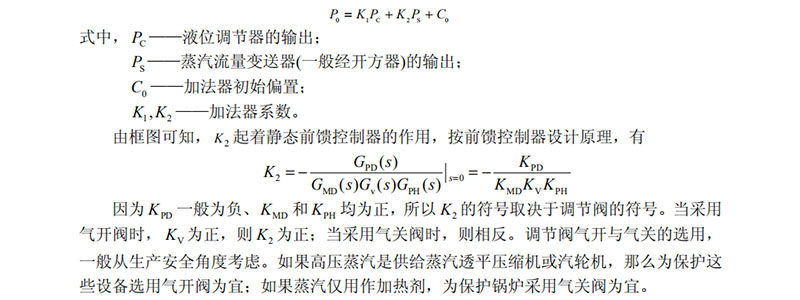

a中的加法器输出是

加法器输出

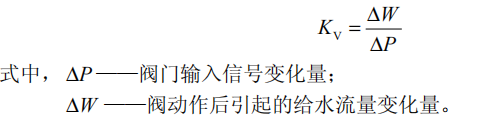

提供了求取 K2 的原理算式。事实上,由于锅炉的情况特殊, K2 一般不按照该式求取,而是按以下思路求取。设阀门安装特性工作点斜率为 KV ,则

图3

假定蒸汽流量的测量变送为线性(如孔板加开方器),则

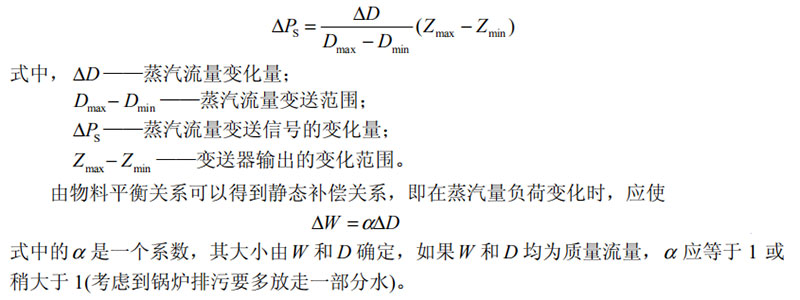

蒸汽流量信号



需要说明的是,蒸汽流量信号的引入只是削弱了由假水位现象引起的调节器误动作,并没有削弱假水位现象,假水位现象是大中型锅炉汽包必然存在的物理过程,想要对它进行限制或削弱是很困难的。同时,负荷扰动引起的水位变化速度比给水变化引起的水位变化速度要快得多,所以即使利用给水对符合扰动进行调节,也会产生较大的水位波动,因此必须对符合符合变化的幅度加以限制。
