如何利用液位校正器对磁翻板液位计进行校正

作者: 东风 编辑: 土豆 来源: 相远仪表 点击数: 1 发布日期: 2018.10.08
信息摘要:
磁翻板液位计在实际使用过程中,液位校正器有着广泛的使用,不仅可以测试翻柱灵活性,也可以用来判断变送器和磁控开关的信号,本文就液位校正器为您分…


众所周知,磁翻板液位计是基于浮力原理和磁耦合作用显示的仪表之一。无论在生产质检,还是维修保养方面,液位校正器有着广泛的作用。

一、磁翻板液位计就地显示面板上的应用

液位校正器的核心部件是有极性的强化磁铁,当他从靠近到原理翻柱时,会导致翻柱周围的磁场发生剧烈变化,进而会随之产生翻转。生产时,为了防止没有磁性的翻柱应用在液位计上,常常采用液位校正器,来确认磁性翻柱是否有极性变化。另外在运输过程中,由于物流原因不可避免的振动,当用户接受到仪表时,面板常常红白交错,杂乱无章。虽然使用一次后即可恢复正常,但是还是有些客户难以接受,这时,使用磁性液位计就能很好的解决这个问题。

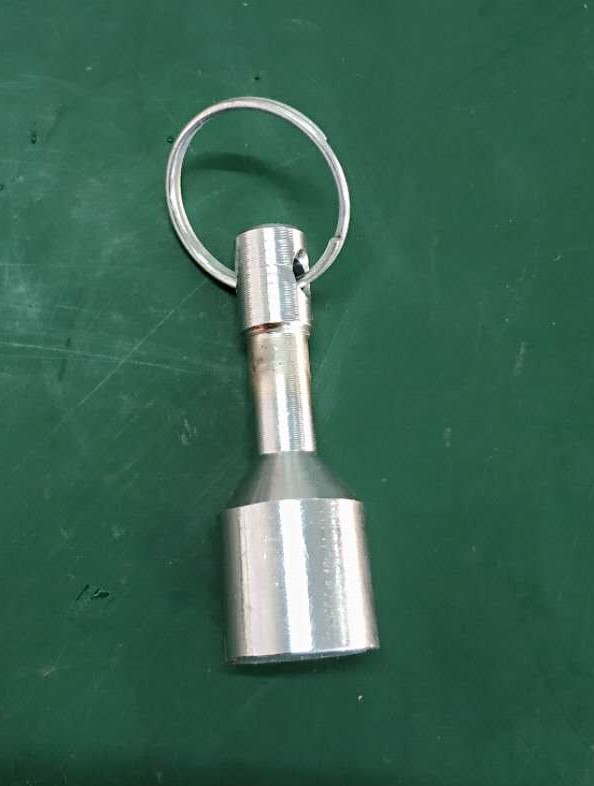

                图1 液位校正器



二、变送器量程的校正

在磁翻板液位变送器安装及使用过程中,液位校正器有着广泛的应用。变送器供电后的校正方法比较简单,将液位校正器靠近变送器的底部时,磁场变化导致变送器内的干簧管或磁致伸缩丝的极性发生变化,智能数字模块检测到信号后,即输出最低点的信号,如4ma,对应量程的起点,一般为0mm 。将液位校正器靠近变送器的顶部时,智能数字模块会输出最高点的信号,如20ma,对应用户量程的终点。

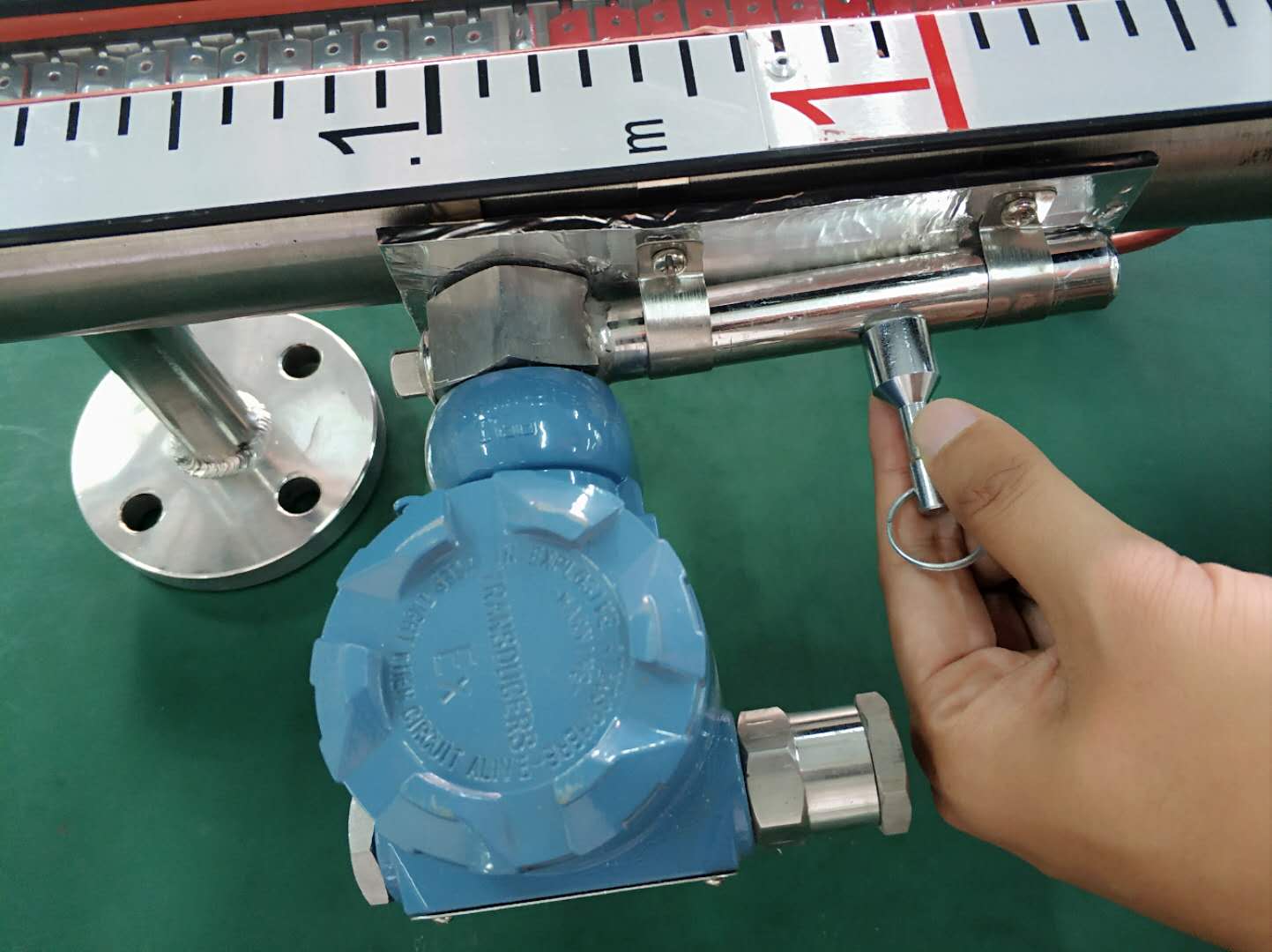

 图2 测试磁翻板液位计的翻转情况

三、磁控开关的测试

磁控开关内置干簧管,当液位校正器接近磁控开关时,电路的通断状态会发生变化。检测时需注意,磁控开关的触点功能是否与设计时一致,如状态是常开还是常闭,磁控开关经过后状态是否保持。

 图3 测试磁控开关

关于液位校正器,如果您还有其它问题,欢迎联系我们。相远仪表,专注工业领域液位测量,具有数年油罐液面计生产经验,如需进一步了解相远仪表,您可以 拨打客服热线:400-101-2883
