什么是磁致伸缩液位计？

什么是磁致伸缩液位计？

磁致伸缩指铁磁质中磁化方向的改变会引起介质晶格间距的改变，从而使得铁磁质的长度和体积发生改变的现象。磁致伸缩式液位计是基于磁致伸缩原理设计制造的液位计，它由磁性浮子驱动的高精度、高分辨率变送器。

液位计原理

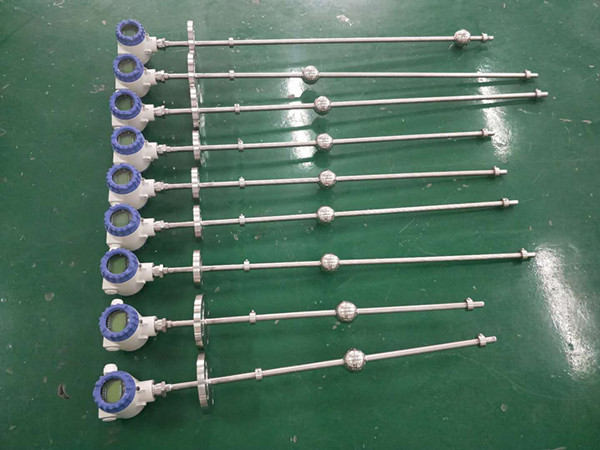

磁致伸缩液位计其结构分为三部分：浮球、变送器和装有磁致线的不锈钢测量管。当变送器接通电源后，脉冲发送器和接收器开始工作，发送器定时向下端发送低电流询问脉冲信号，脉冲及其磁场顺着磁致伸缩线向下运行，当脉冲信号的磁场与浮球内的磁场相遇时，产生扭应力脉冲，这个扭应力脉冲向磁致线两端传送。向下传送的扭应力脉冲被阻尼吸收，向上传送的扭应力脉冲被接收器接收并检测出来。根据从发出询问脉冲到接收返回扭应力脉冲的时间差，就可计算出液位的高度并转换成4～20mA的输出信号。

液位计特性

优点：

磁致伸缩液位计唯一可动部件为浮子，维护量极低，有利于降低维护成本；

精度高，一些尖端产品精度已经可以达到0.1mm；

分辨率极高，可做到微米级；

可同时测量总体液位和界面液位，可应用于两种不同液体之间的界位测量；

安全性好，磁致伸缩式液位计的防爆性能高，本安防爆，使用安全，特别适合对液体化工原料和易燃液体的测量。

缺点：

抗干扰能力略差（一般不建议用在电厂等强电磁辐射的场所）；

测量原理导致必须是接触式测量；

介质直接接触，浮球密封要求要严格，不适用于有压、自聚、有腐蚀、有毒、高黏度液体的测量。

应用注意事项

1、由于测量原理等因素，当磁致伸缩式液位计处于强磁场干扰环境下，会使浮子受的磁场力叠加导致消磁。因此，安装时应远离强电磁环境，如高压电机、风机、离心机、搅拌器、变频器、干燥床等，需要急停、启动的地方，这些设备应做好接地屏蔽工作。同时， 磁致伸缩式液位计的信号线应远离高压电源线，并使信号线屏蔽层处于良好接地状态。

2、静电放电会干扰磁致伸缩式液位计的测量，使用时应使安装有液位计的设备良好接地。

3、为了避免射频电磁场辐射，需要在设计时考虑无线仪表发射源的位置，至少保证2m以上的距离。

4、对于浪涌冲击非可控的干扰，一般会在现场侧加浪涌保护器、防雷击、保护电路板。浪涌保护器中的抑制元件(压敏电阻MOV)是采用损耗自身的方式对冲击电流进行消解(发热、融化)，对抗大电流的冲击。这样就可以很好地保护磁致伸缩式液位计的本体安全。

5、工频磁场多数由工频机泵产生，安装磁致伸缩式液位计时应尽量远离工频机泵。

6、如果介质温度变化过大，磁致伸缩式液位计不宜作为计量级的仪表使用。但是，只要满足平均每变化10℃，输出值变化小于2mm的条件，介质温度累计变化所产生的误差一般在测量要求误差范围之内。

7、在振动环境使用时，也会影响精度，液位计最好安装在非振动的工况条件下。
