[相远]投入式液位计

UHF-LT静压投入式液位变送器说明资料

作者: 刘涛 编辑: Lily 来源: 相远科技 点击数: 1023 发布日期: 2020.05.22
信息摘要:
UHF-LT投入式液位计是一款用导气电缆线将测量探头投入被测静态液体,直接接液感应压力以检测液位变化的仪器【相远仪表:400-101-288…

       UHF-LT投入式液位计是一款用导气电缆线将测量探头投入被测静态液体,直接接液感应压力以检测液位变化的仪器。按采用不同结构可分为:一体式投入液位计,分体式投入液位计;按采用不同变送器分为:智能型和模拟型。

       该产品广适应用于石油、化工、医药、电厂、工业过程控制、城市供排水、水文勘探、水利、环保等领域的水位和其它液体的液位测量与控制,投入式液位计是一款性价比很高的仪器。

       UHF-LT结构及工作原理

       UHF-LT投入式液位计,由全不锈钢探头部件及专用电缆线组成,探头壳体内装有压力感应芯体和压力变送微处理电路板,芯体监测压力,微处理电路板换算变送压力信号,电缆线将介质静态压力信号传出,三者接线连接传递信号。螺钉及螺纹连接固定位置,并坚固密封;端头有防异物的防护帽,防止异物伤及、堵塞感应膜片。电缆连线LED或LCD显示仪或者控制箱面板完成液位信号显示。

e9612abece843cddb3bb7672e64770b

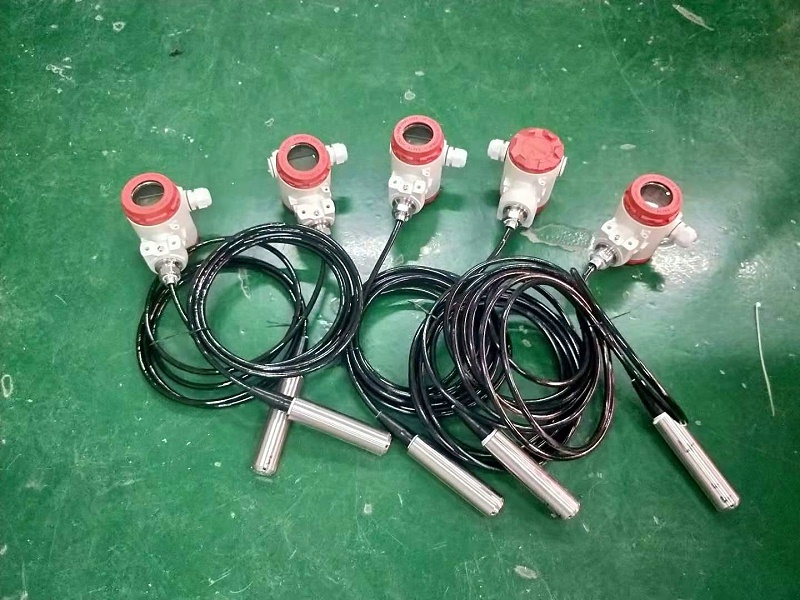

投入式液位计

       工作原理:由扩散硅感压,应用帕斯卡原理P=ρgh+P0

       P0 大气压强 (液体受到大气压的压强)

       P 压强 (液体中某点深度液位的压强)

       ρ 被测液体的密度 (单位体积所含物质的多少)

      g 重力(g=9.80665N/kg )

      h 液面下某点距自由液面的高度

      P0通过电缆线的通气管与大气相通,互相抵消,

      导出液位高度h=P/ ρg,
       以上是对 UHF-LT静压投入式液位变送器介绍,如需进一步咨询或者了解其他液位仪表,您可以拨打相远科技服务电话:400-101-2883
