应变式压力变送器

作者: 东风 编辑: 蘑菇 来源: 相远仪表 点击数: 1 发布日期: 2018.09.28
信息摘要:
应变式压力变送器表是利用某些机械或电气元件将压力转换成电信号,如频率、电压、电流等信号来进行测量的仪表,因其检测元件动态性能好、耐高温,因而…

    应变式压力变送器表是利用某些机械或电气元件将压力转换成电信号,如频率、电压、电流等信号来进行测量的仪表,因其检测元件动态性能好、耐高温,因而适用于测快速变化,脉动压力和超高压等场合。本篇相远仪表将为大家介绍应变式压力计相远仪表:400-101-2883】。

    应变式压力变送器是电气式压力仪表的一种,是利用某些机械或电气元件将压力转换成电信号,如频率、电压、电流等信号来进行测量的仪表。这类压力计因其检测元件动态性能好、耐高温,因而适用于测快速变化,脉动压力和超高压等场合弹性式压力仪表是利用弹性元件在外力的作用下产生形变来测量压力的,其种类繁多,在工业上的应用也相当广泛。

    应变片式压力计由弹性元件、电阻应变片和测量电路组成。弹性元件用来感受被测压力的变化,并将被测压力的变化转换为弹性元件表面的应变。电阻应变片粘贴在弹性元件上,将弹性元件的表面应变转换为应变片电阻值的变化,然后通过测量电路将应变片电阻值的变化转换为便于输出测量的电量,从而实现被测压力的测量。

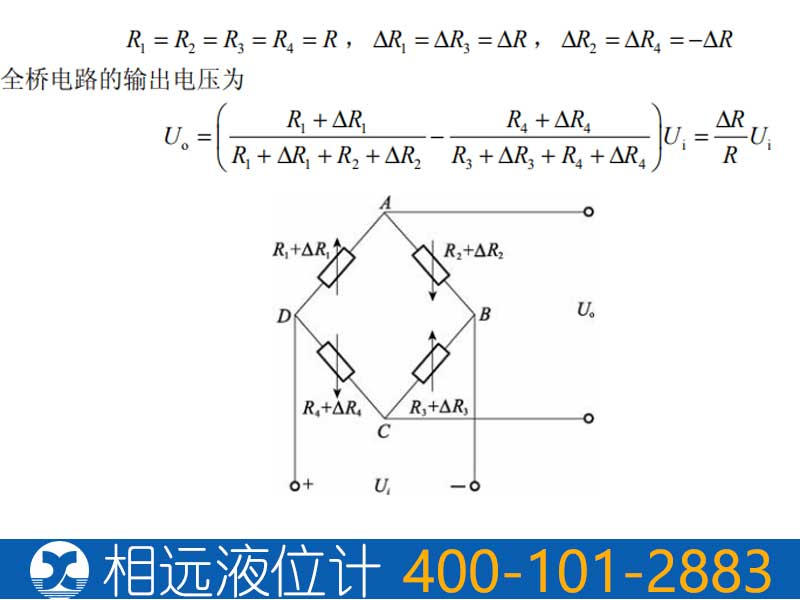

    目前工程上使用最广泛的电阻应变片有金属电阻应变片和半导体应变片。应变片一般和弹性元件结合使用,将应变片粘贴在弹性元件上,当弹性元件受压形变时带动应变片也发生形变,使阻值发生变化,再通过电桥输出测量信号。由于应变片具有较大的电阻温度系数,其电阻值往往随环境温度而变化,因此常采用 2 个或 4 个静态性能完全相同的应变片,使它们处在同一电桥的不同桥臂上,实现温度的补偿。下图 为应变式压力检测仪表的测量电桥,电桥的四个桥臂都接有应变片,此时相邻桥臂所接的应变片承受相反应变,相对桥臂的应变片承受相同应变,即有



应变式压力变送器

    应变片式压力计具有较大的测量范围,被测压力可达几百兆帕,并具有良好的动态性能,适用于快速变化的压力测量。但尽管测量电桥具有一定的温度补偿作用,应变片式压力计仍具有比较明显的温漂,因此,这种压力检测仪表多应用于一般要求的动态压力检测,

    测量精度一般在 0.5%~1.0%左右。
