压电式压力变送器

作者: 东风 编辑: 蘑菇 来源: 相远仪表 点击数: 1 发布日期: 2018.09.28
信息摘要:
压电式压力变送器表是电气式压力仪表的一种,因其检测元件动态性能好、耐高温,因而适用于测快速变化,脉动压力和超高压等场合。本篇相远仪表将为大家…

    压电式压力变送器表是电气式压力仪表的一种,因其检测元件动态性能好、耐高温,因而适用于测快速变化,脉动压力和超高压等场合。本篇相远仪表将为大家介绍压电式压力计相远仪表:400-101-2883】。

    1) 工作原理

    压电式压力计的工作原理是基于某些物质的压电效应。某些物质(物体),如石英、铁酸钡等,当受到外力作用时,不仅几何尺寸会发生变化,而且内部也会被极化,表面会产生电荷;当外力去掉时,又重新回到原来的状态,这种由外电场作用导致物质 (物体)产生机械变形的现象,称为逆压电效应或电致伸缩效应。具有压电效应的物质(物体)称为压电材料(或称为压电元件),常见的压电材料可分为两类,即压电单晶体和多晶体压电陶瓷。

    天然石英晶体,就其结构形状为一个六角形晶柱,两端为一对称棱锥,如图 所示。在晶体学中,这种结构形状可以用三维坐标表示,其中纵轴 Z 为光轴,通过六棱线而垂直于光轴的 X 轴称为电轴,与 X-X 轴和 Z-Z 轴垂直的 Y-Y 轴(垂直于六棱柱体的棱 面)称为机械轴。如果从石英晶体中切下一个平行六面体并使其晶面分别平行于 Z-Z、 Y-Y、X-X 轴线,可以得到不同的压电晶体切片。晶片在正常情况下呈现中性,不带电。若对其施力,则有几种不同的效应即纵向压电效应、横向压电效应和切向压电效应。纵向压电效应是指沿电轴(X 轴)方向的作用力产生的压电效应,横向压电效应是指沿机械轴(Y 轴)方向的作用力产生的压电效应。沿光轴(Z 轴)方向的作用力不产生压电效应。切向压 电 效 应 是 指 沿 相对两 棱 方 向 的作用 力 产生的 压 电 效 应 。 压 电 式 传感器主要是利用纵向压电效应。

压电式压力变送器

    2) 测量电路

    以压电效应为基础的压电传感器,是一种具有很高内阻而输出电信号又很弱的有源装置,在作非电测量时,为了提高灵敏度和测量精度,通常取多片压电材料组合成一个压电敏感元件。

    由于压电传感器的输出电信号很微弱,通常先把传感器信号输入到具有高输入阻抗的前置放大器中,经过阻抗交换以后,再利用一般的放大检波电路将信号输入到指示仪表或记录仪表中。

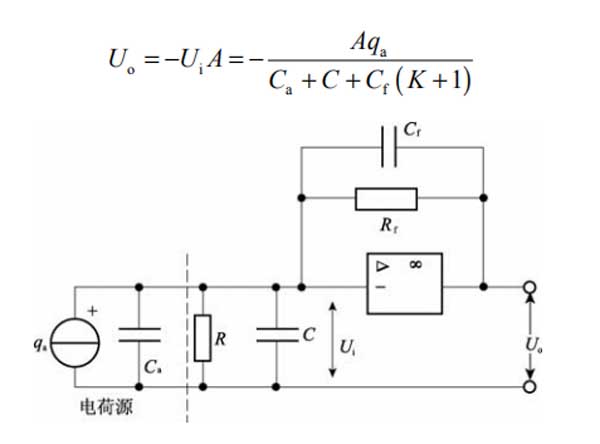

    前置放大器的作用是将传感器的高阻抗输出变换为低阻抗输出,并放大传感器输出的微弱信号。前置放大器电路有两种形式,一种是用电阻反馈的电压放大器,其输出电压与输入电压(即传感器的输出)成正比;另一种是用电容反馈的电荷放大器,其输出电压与输入电荷成正比。由于电荷放大器电路受电缆长度变化的影响不大(几乎可以忽略不计),故而电荷放大器的应用日益广泛。压电传感器接至电荷放大器的等效电路图如图所示。图中 R 和 C 分别表示前置电荷放大器的等效入端电阻和等效入端电容。电荷放大器是一个具有深度电容 Cf 负反馈的高增益放大器,略去极高 R 影响时,测量电路的输出电压为输出电压为

压电式压力变送器

    由此可知电荷放大器的输出电压与压电传感器的电荷量成正比,与电缆分布电容无关。因此采用电荷放大器时,即使连接的电缆长度在百米以上,灵敏度也无明显变化,这是电荷放大器的显著优点。
