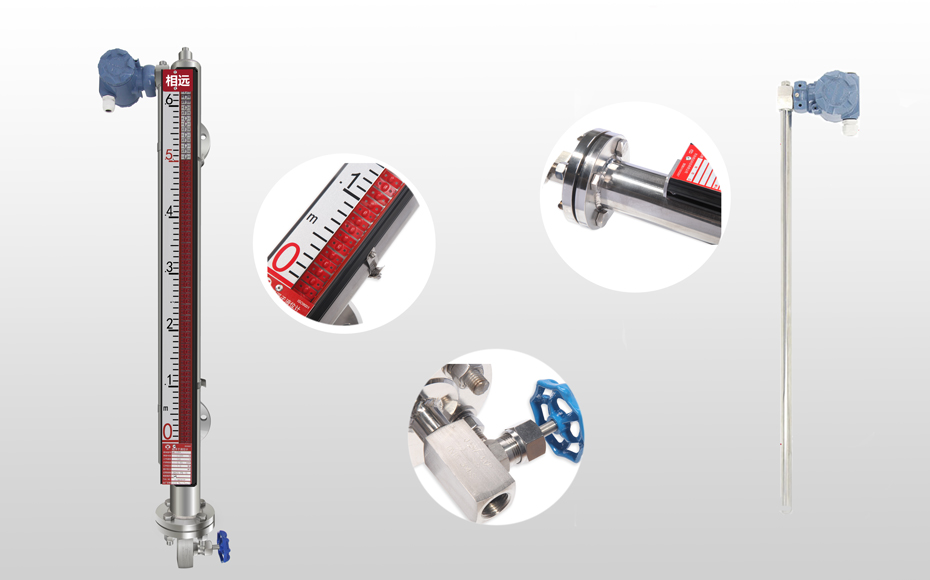

4~20mA电远传磁翻板液位计

可单独选购4~20mA远传变送器/传感器

典型应用

1、几乎可以适用于各种工业自动化过程控制中的液位测量与控制

2、石油、化工、冶金、电力、市政、水处理、锅炉等

产品特点

1、安全可靠,安装方便,性能稳定

2、材质多样,可按需定制压力等

全国热线

400-101-2883

产品概述 / Introduction

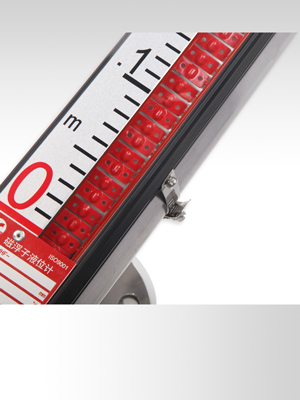

4~20mA电远传磁翻板液位计(也可称为磁性浮子液位计)根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时,液位计本体管中的磁性浮子也随之升降,浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器,驱动红、白翻柱翻转180°,当液位上升时翻柱由白色转变为红色,当液位下降时翻柱由红色转变为白色,指示器的红白交界处为容器内部液位的实际高度,从而实现液位清晰的指示。

电远传磁翻板液位计2

产品可通过加装电阻干簧或磁致伸缩液位变送器,可就地数字显示,或将输出4-20mA标准远传电信号,供记录显示仪表或工业过程控制中心使用。也可通过加装磁性控制开关,对液面监控报警或通过继电器控制电机电泵工作。


相关推荐

如您想了解4~20mA磁致伸缩远传变送器4~20mA干簧管远传变送器请点击下方图片:

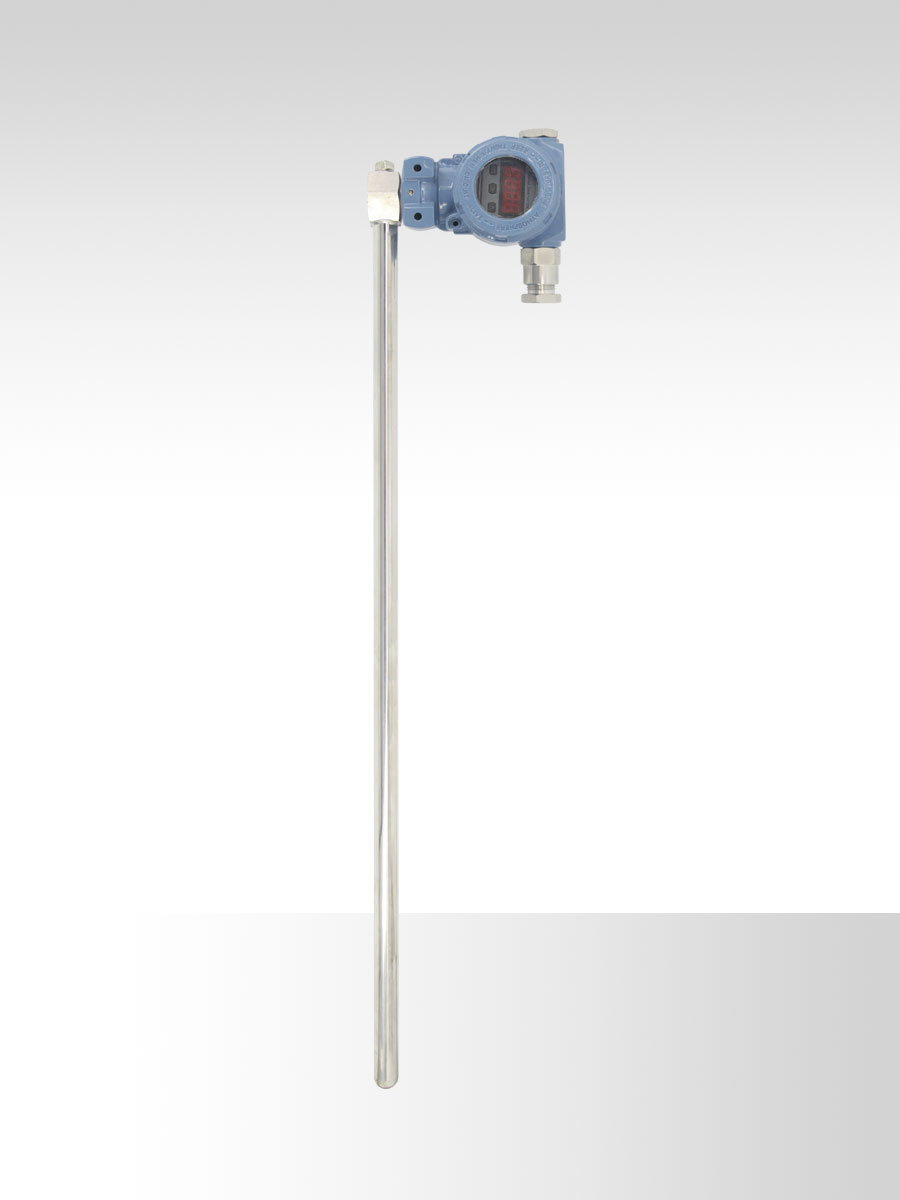

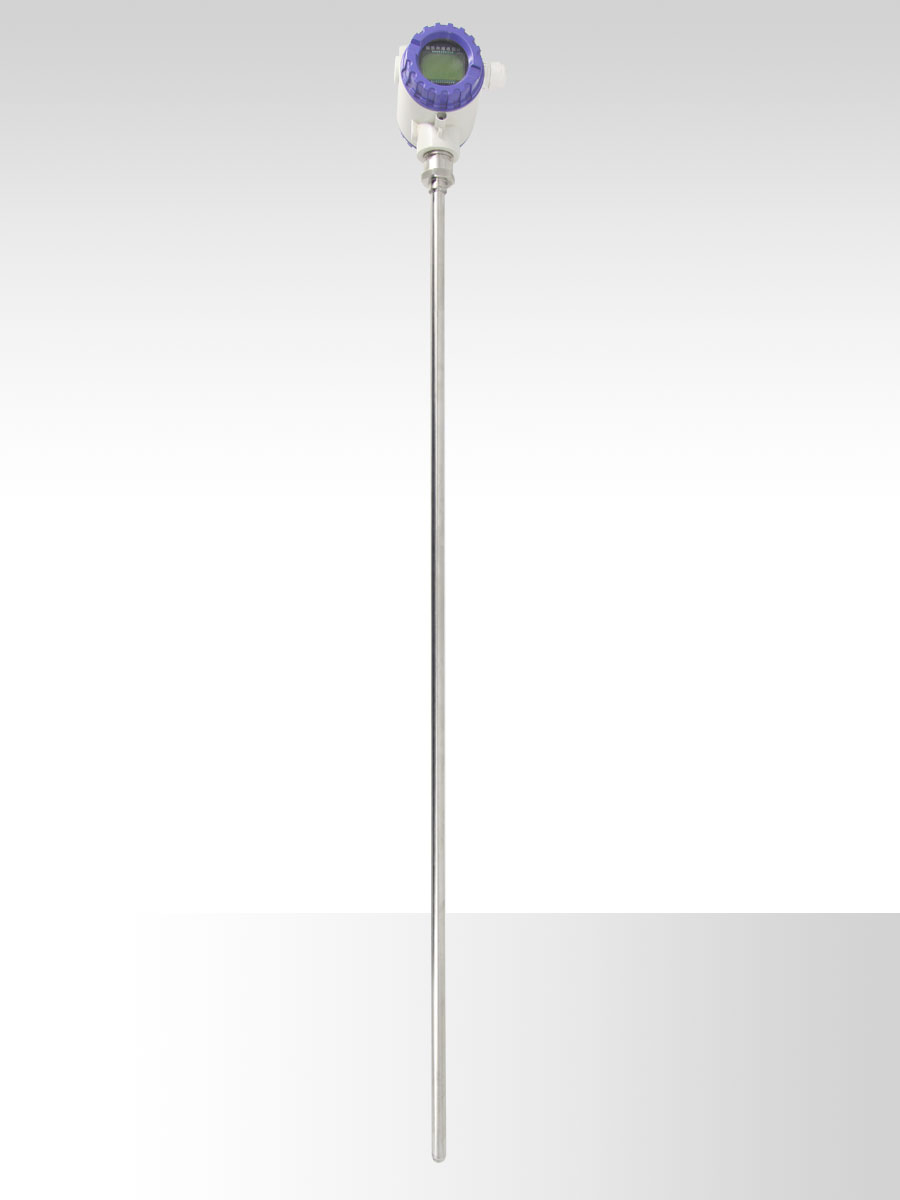

磁致伸缩液位变送器 干簧管液位变送器


使用要求

1、量程范围:0~6000mm(不锈钢类),0~4000mm(防腐类)
2、安装方式:侧装/顶装,法兰固定

应用场景 / application
应用场景
应用场景
技术参数 / parameter
介质压力 不锈钢类≤10Mpa   防腐类≤2.5Mpa
介质密度 ≥0.5g/cm3
介质温度 -20~400℃
介质粘度 ≤10-4m2/S
测量精度 ±10mm
安装方式 法兰侧装式
防护等级 IP65
安装法兰 根据用户要求

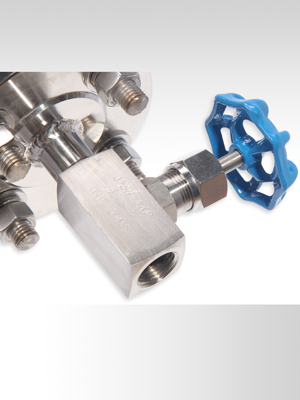

排污法兰 默认为DN25-GB
浮筒规格 φ51、φ57(壁厚根据压力和温度)
浮筒材质 304/316L/PP/PVC/衬四氟
功能配套 标准型(就地翻板显示)
远传型(就地翻板显示+信号远传)
报警型(就地翻板显示+报警开关)
远传报警性(就地翻板显示+信号远传+报警)
安装方式 / installation

安装方式

配件 / Accessories

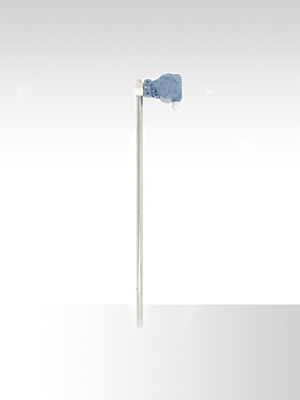

变送器
变送器

变送器通过卡箍捆绑在磁翻板液位计主导管外侧,使其和液位计处于同一磁偶系统中。当磁浮子随着液位上下移动时,对应液位位置的干簧芯片组受浮子内磁场的作用和动作,电阻链值发生变化,通过转换模块将变化的电阻信号转换为4~20mADC标准信号,传输给二次仪表、PLC、DCS,从而实现液位显示、控制、调节和报警的目的。

通过卡箍固定在磁翻板测量筒上;变送器盒可选择上端安装,也可选择下端安装;

注意:变送器属于电子精密件,受环境影响较为强烈。正常使用温度范围为-40~85℃,超出此范围可能会存在显示不清晰或通信中断。
