高压磁翻板液位计 可以拓宽UHF系列磁翻板液位计的使用范围，更广泛地满足电力、供热、供气等行业的要求，采用独特的散热方式，有效地控制了介仪表的工作温度，避免了磁性元件在高温条件下退磁,确保仪表工作可靠，可测量高温450℃，高压25MPa。

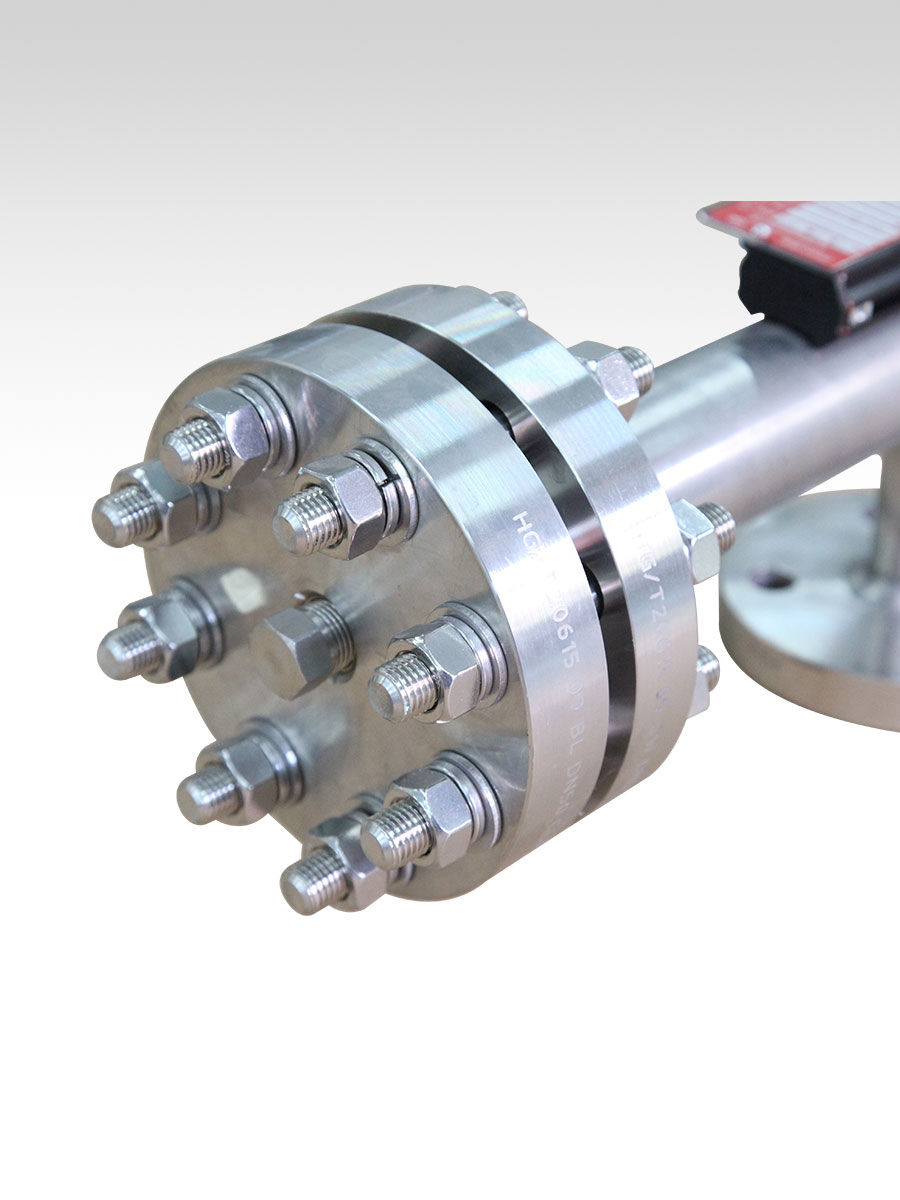

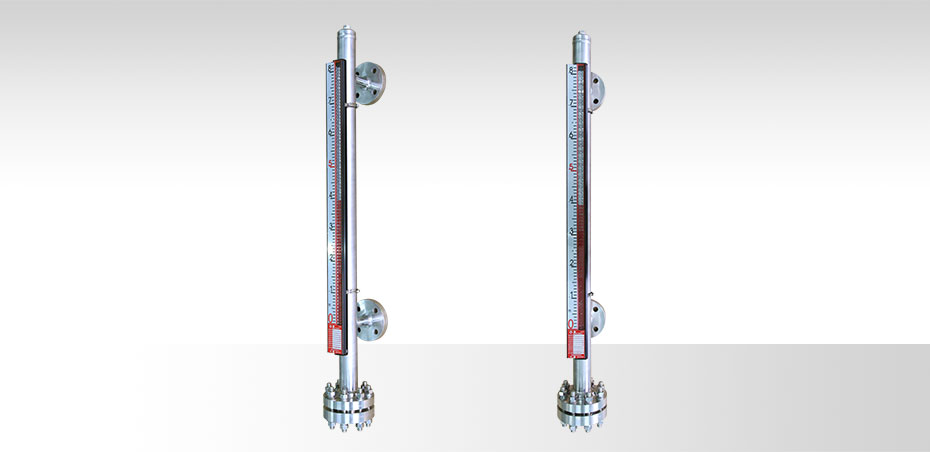

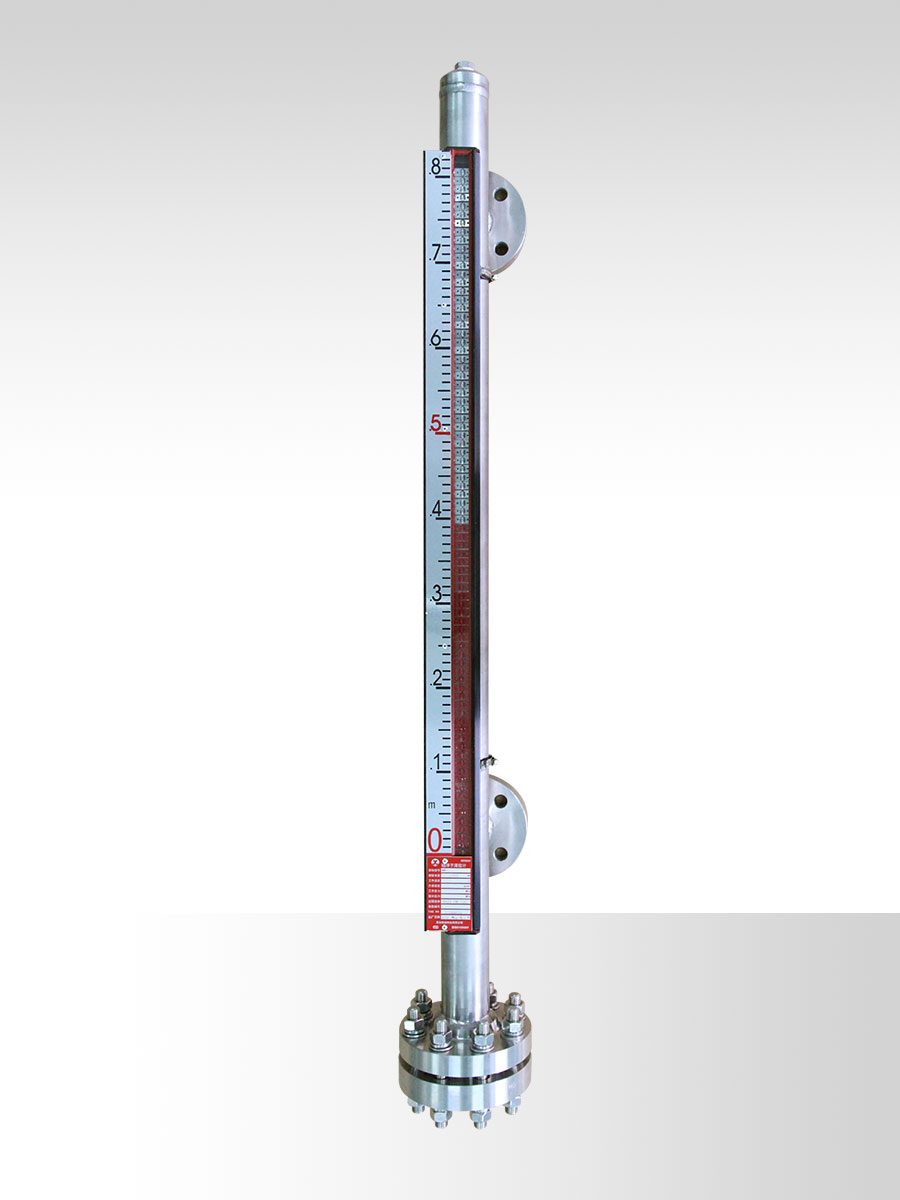

     高压型磁翻板液位计

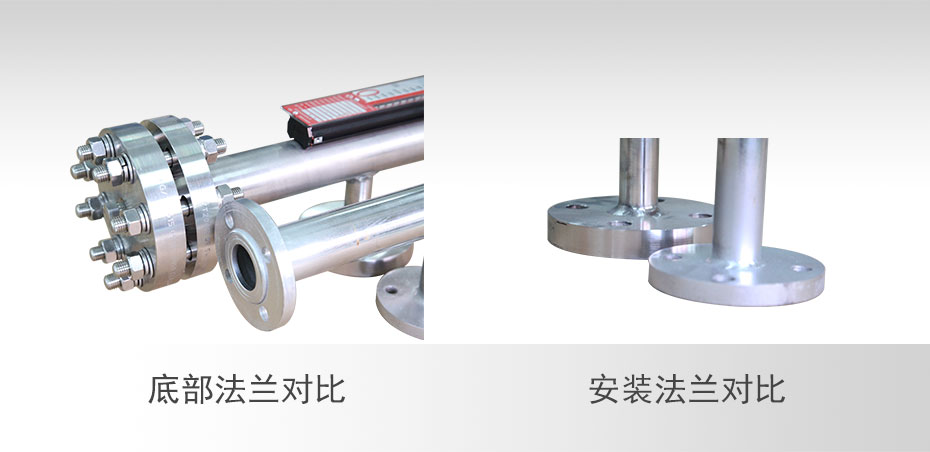

高压液位计与普通液位计对比图

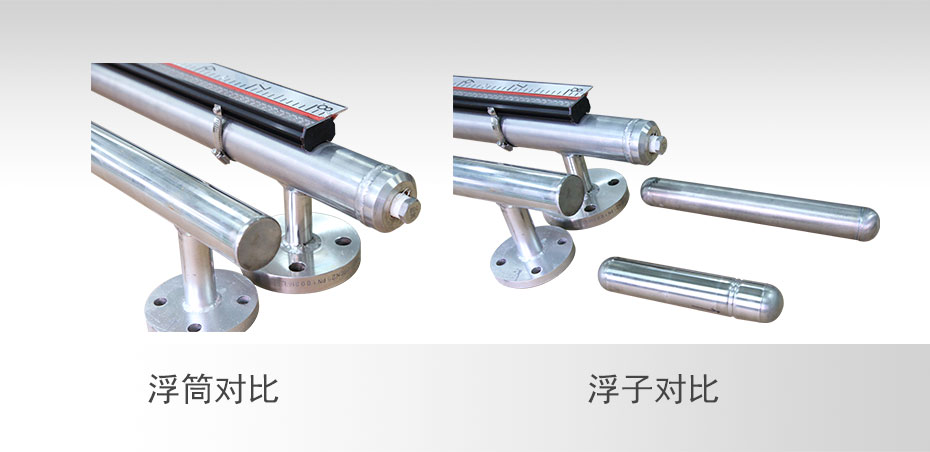

高压液位计与普通液位计对比图

高压磁翻板液位计适用于高压液体容器的液位、界位的测量和控制。清晰的指示出液位的高度,显示直观醒目,指示器与贮罐完全隔离,使用安全、设计合理、结构简单、安装方便可靠、性能稳定、使用寿命长、维修费用低、便于安装维护等优点。

      用户可恨据工程需要，配合远传变送器使用，可实现就地数字显示，以及输出4~20mAd的标准远传电信号，以配合记录仪表，或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用，对液位监控报警或对进液出液设备进行控制。

1、量程范围：0～6000mm(不锈钢类)，0～4000mm(防腐类)
2、安装方式：侧装/顶装，法兰固定

变送器

变送器通过卡箍捆绑在磁翻板液位计主导管外侧，使其和液位计处于同一磁偶系统中。当磁浮子随着液位上下移动时，对应液位位置的干簧芯片组受浮子内磁场的作用和动作，电阻链值发生变化，通过转换模块将变化的电阻信号转换为4～20mADC标准信号，传输给二次仪表、PLC、DCS，从而实现液位显示、控制、调节和报警的目的。

通过卡箍固定在磁翻板测量筒上；变送器盒可选择上端安装，也可选择下端安装；

注意：变送器属于电子精密件，受环境影响较为强烈。正常使用温度范围为-40～85℃，超出此范围可能会存在显示不清晰或通信中断。

报警开关

控制开关由干簧管及电路模块组成，结构紧凑、坚固耐用、带保持（记忆）型控制开关。该液位控制开关以捆绑的形式固定在磁浮子液位计/磁翻板液位计的外侧，使其处于液位计同一磁场系统中，当磁性浮子随液位上下移动时，对应液位位置的干簧管受浮子内磁场的作用吸合，通过转换模块将变化的信号转换成无源开关信号输出。

通过卡箍固定在磁翻板测量筒上；固定位置可以调节，用户可以根据需求调整高度。

注意：变送器属于电子精密件，受环境影响较为强烈。正常使用温度范围为-40℃～85℃，超出此范围可能会存在显示不清晰或通信中断。
