侧装磁翻板液位计

典型应用

1、几乎可以适用于各种工业自动化过程控制中的液位测量与控制

2、石油、化工、冶金、电力、市政、水处理、锅炉等

产品特点

1、安全可靠,安装方便,性能稳定

2、材质多样,可按需定制压力等

全国热线

18991129503

产品概述 / Introduction

磁翻板液位计(也可称为磁性浮子液位计)根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时,液位计本体管中的磁性浮子也随之升降,浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器,驱动红、白翻柱翻转180°,当液位上升时翻柱由白色转变为红色,当液位下降时翻柱由红色转变为白色,指示器的红白交界处为容器内部液位的实际高度,从而实现液位清晰的指示。

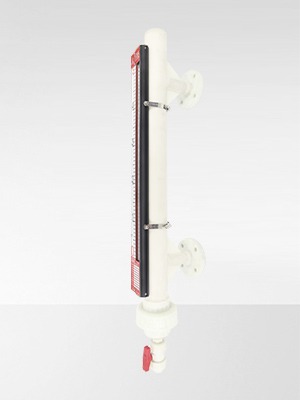

如下图所示,为常见的侧装类磁翻板液位计,分别为不锈钢材质(304SS或316L),防腐PP材质,防腐PVC材质,超强防腐304内衬四氟材质的磁翻板液位计。部分腐蚀环境下,也可以316L材质磁翻板液位计。

磁翻板液位计

磁翻板液位计可通过加装电阻干簧或磁致伸缩液位变送器,可就地数字显示,或将输出4-20mA标准远传电信号,供记录显示仪表或工业过程控制中心使用。也可通过加装磁性控制开关,对液面监控报警或通过继电器控制电机电泵工作。

使用要求

1、量程范围:0~6000mm(不锈钢类),0~4000mm(防腐类),超长通过分段制造满足要求
2、安装方式:侧装,法兰固定(查看顶装类请点击: 顶装磁翻板液位计

应用场景 / application
应用场景
应用场景
技术参数 / parameter
介质压力 不锈钢类≤10Mpa   防腐类≤2.5Mpa
介质密度 ≥0.5g/cm3
介质温度 -20~400℃
介质粘度 ≤10-4m2/S
测量精度 ±10mm
安装方式 法兰侧装式
防护等级 IP65
安装法兰 根据用户要求
排污法兰 默认为DN25-GB
浮筒规格 φ51、φ57(壁厚根据压力和温度)
浮筒材质 304/316L/PP/PVC/衬四氟
功能配套 标准型(就地翻板显示)
远传型(就地翻板显示+信号远传)
报警型(就地翻板显示+报警开关)
远传报警性(就地翻板显示+信号远传+报警)
安装方式 / installation

安装方式

配件 / Accessories
变送器
变送器

变送器通过卡箍捆绑在磁翻板液位计主导管外侧,使其和液位计处于同一磁偶系统中。当磁浮子随着液位上下移动时,对应液位位置的干簧芯片组受浮子内磁场的作用和动作,电阻链值发生变化,通过转换模块将变化的电阻信号转换为4~20mADC标准信号,传输给二次仪表、PLC、DCS,从而实现液位显示、控制、调节和报警的目的。

通过卡箍固定在磁翻板测量筒上;变送器盒可选择上端安装,也可选择下端安装;

注意:变送器属于电子精密件,受环境影响较为强烈。正常使用温度范围为-40~85℃,超出此范围可能会存在显示不清晰或通信中断。

报警开关
报警开关

控制开关由干簧管及电路模块组成,结构紧凑、坚固耐用、带保持(记忆)型控制开关。该液位控制开关以捆绑的形式固定在磁浮子液位计/磁翻板液位计的外侧,使其处于液位计同一磁场系统中,当磁性浮子随液位上下移动时,对应液位位置的干簧管受浮子内磁场的作用吸合,通过转换模块将变化的信号转换成无源开关信号输出。

通过卡箍固定在磁翻板测量筒上;固定位置可以调节,用户可以根据需求调整高度。

注意:变送器属于电子精密件,受环境影响较为强烈。正常使用温度范围为-40℃~85℃,超出此范围可能会存在显示不清晰或通信中断。
