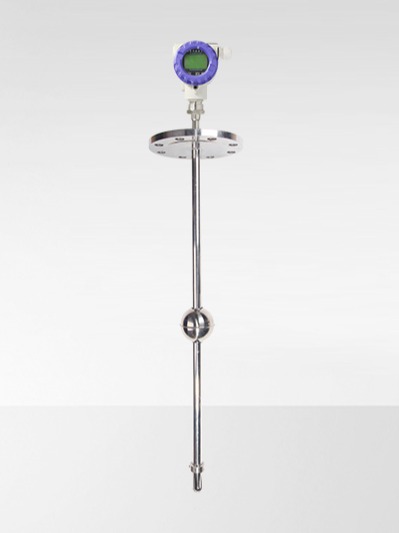

  • 磁致伸缩液位计
磁致伸缩液位计

典型应用

1、石油、化工、电力环保、工业流程、生化、医药、食品饮料、罐区管理和加油站地下库存等各种液罐的液位监测和控制等等

2、机械位移量的测量

产品特点

1、32位高速微处理器,智能化;2、精度高,回差小

3、液晶显示,多种参数可选;4、按键或手操器操作,操作简单

5、HART通讯协议;6、现场一键调零

全国热线

400-101-2883

产品概述 / Introduction

磁致伸缩液位计的基本原理原理是带有磁铁的浮子沿含有磁致伸缩丝的测量探杆移动。由磁致伸缩电子部件发岀的电压脉沿着磁致伸缩丝传导,当脉冲波到达浮子磁铁处,脉冲波和磁场相互作用,使磁致伸缩丝发生扭曲,产生回波,该波沿磁致伸缩丝向回传导根据传播速度和时间,计算出浮球到感应线圈的距离,从而计算出液位值。

我公司生产的UHF-M系列磁致伸缩液位计由含磁制伸缩丝的探杆、磁性浮球和电子处理单元组成。

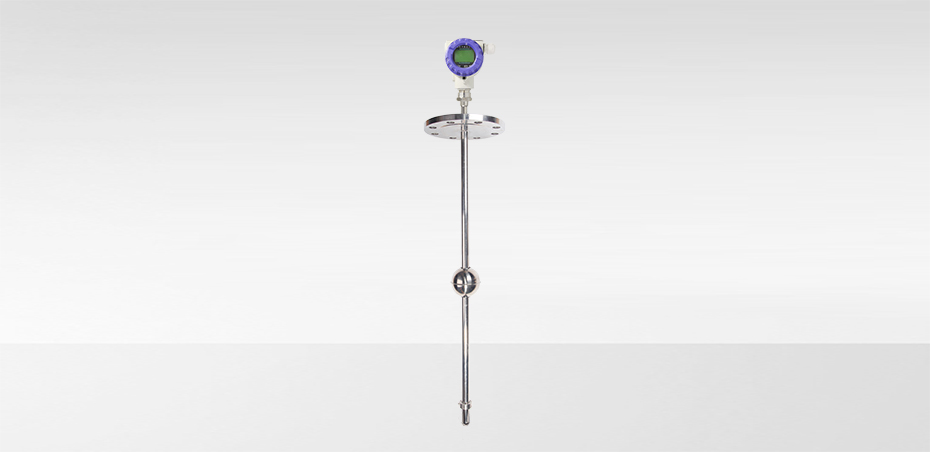

磁致伸缩液位计

电子处理单元采用32位微处理器进行数据采集和信号处理,使∪HF-M系列磁致伸缩液位变送器达到或接近国际目前同类仪表水平。

结合当前智能仪表使用的普遍要求,我公司生产的UHF-M系列磁致伸缩液位计同时带有HART通讯功能。

UHF-M系列磁致伸缩液位计是根据国家标准GBT21117-2007制造。

应用场景 / application
应用场景
应用场景
技术参数 / parameter
测量要求 液位
测量导杆 刚性 柔性
导杆材料 304SS/316SS 304SS/塑性材料
有效测量范围 0.3~4.0米 2~10米
最大过程压力 2.5MPa(配合磁翻板液位计更高) 0.6MPa
过程介质温度 -30~100℃(配合磁翻板可达300℃) -10~80℃
分辨率 5mm或1mm
供电 ±24VDC±30%
输出 二线制4~20mADC/二线制4~20mADC+HART
显示 液晶屏显示(mm,m,inch,foot,%,℃及调试参数)
环境温度 -25~75℃(含液晶显示0~70℃)
环境湿度 0~95%
浮球 Φ45,Φ52,Φ75
故障电流 可设为3.8或22mA
阻尼 1~20秒可选
防爆 可选
过程连接 法兰,螺纹或根据用户要求

液位计设计电压可工作在12~36VDC之间工作。最大回路阻抗(包括电源电阻)取决于供电电压大小,在0~1200Ω之间。HART通讯端子阻抗最小250Ω。

液位测量及控制系统成套和安装 / installation

公司应用户要求,为用户提供基于UHFM系列磁致伸缩液位计的液位控制或监测系统。

对于液位测量显示及控制系统,我公司有十分丰富的经验。可为用户提供远距离二次仪表显示、报警箱,连锁泵及电磁阀控制箱等小型成套,并根据要求安装调试。

磁致伸缩液位计
磁致伸缩液位计

质量承诺:我公司对产品实行质量保证,质量保证期为12个月。
