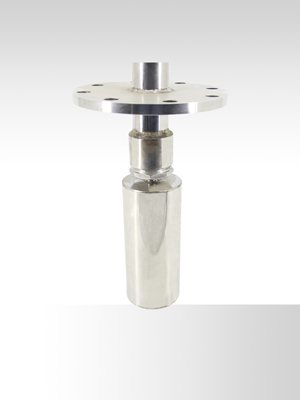

  • 顶装磁翻板液位计浮子
顶装磁翻板液位计

典型应用

1、几乎可以适用于所有地埋压力容器、储罐、箱、槽等的容器介质的液位显示或监控

2、广泛用于石油、化工、冶金、电力、市政、水处理等,可用于泥浆液位显示

产品特点

1、安全可靠,安装方便,性能稳定

2、材质多样,可按需定制压力等

全国热线

18991129503

产品概述 / Introduction

顶装磁翻板液位计(也可称为顶装磁性浮子液位计)根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时,液位计本体管中的磁性浮子也随之升降,浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器,驱动红、白翻柱翻转180°,当液位上升时翻柱由白色转变为红色,当液位下降时翻柱由红色转变为白色,指示器的红白交界处为容器内部液位的实际高度,从而实现液位清晰的指示。

顶装磁翻板液位计

顶装磁翻板液位计可通过加装电阻干簧或磁致伸缩液位变送器,可就地数字显示,或输出4-20mA标准远传电信号,供记录显示仪表或工业过程控制中心使用。也可通过加装磁性控制开关,对液面监控报警或通过继电器控制电机电泵工作。

使用要求

1、量程范围:0~6000mm(不锈钢类);(了解防腐类点击:顶装防腐磁翻板液位计)
2、安装方式: 装,法兰固定。(了解侧装磁翻板点击: 侧装磁翻板液位计

应用场景 / application

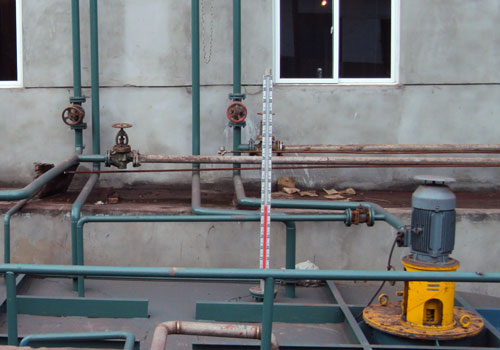

相远顶装磁翻板现场 相远顶装磁翻板现场
技术参数 / parameter
筒体规格 Φ57,Φ51,壁厚根据压力和温度
筒体材质 304SS/316L
下浮子护筒 根据安装法兰和下浮子外径选择
护筒材质 根据需要选择
上浮子材质 304SS/316L
下浮子材质 304SS/316L/钛
防护等级 IP65/IP67
安装法兰规格 根据用户要求(最小DN80)
安装法兰材质 304SS/316L
工作压力 0~1.6MPa
工作温度 -40℃-400℃
介质密度 ≥0.6g/cm³
介质粘度 ≤10-⁴m²/s
排气 标配无,其它可要求
功能配套 标准型(就地翻板显示)
远传型(就地翻板显示+信号远传-干簧管液位变送器/磁致伸缩液位计变送器)
报警型(就地翻板显示+报警开关)
远传报警性(就地翻板显示+信号远传+报警)
安装方式 / installation

安装方式

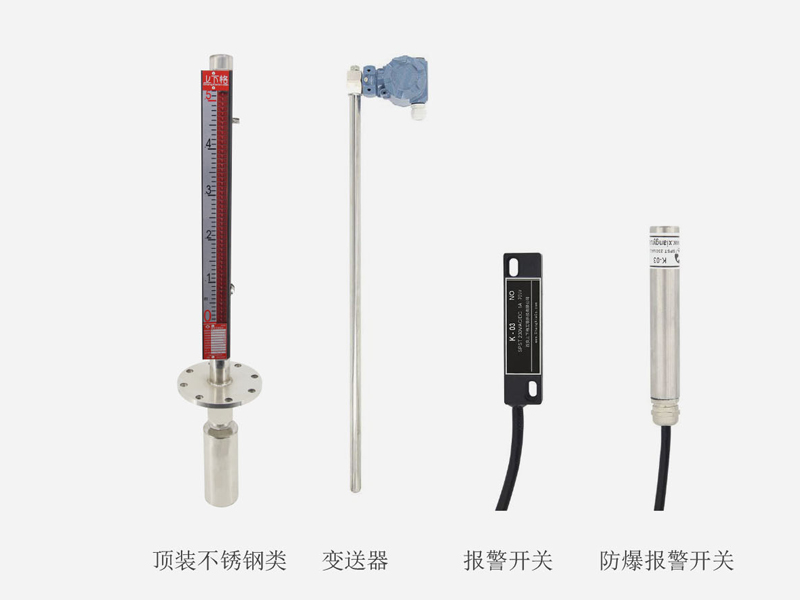

配件 / Accessories
变送器
变送器

变送器通过卡箍捆绑在磁翻板液位计主导管外侧,使其和液位计处于同一磁偶系统中。当磁浮子随着液位上下移动时,对应液位位置的干簧芯片组受浮子内磁场的作用和动作,电阻链值发生变化,通过转换模块将变化的电阻信号转换为4~20mADC标准信号,传输给二次仪表、PLC、DCS,从而实现液位显示、控制、调节和报警的目的。

通过卡箍固定在磁翻板测量筒上;变送器盒可选择上端安装,也可选择下端安装;

注意:变送器属于电子精密件,受环境影响较为强烈。正常使用温度范围为-40~85℃,超出此范围可能会存在显示不清晰或通信中断。

报警开关
报警开关

控制开关由干簧管及电路模块组成,结构紧凑、坚固耐用、带保持(记忆)型控制开关。该液位控制开关以捆绑的形式固定在磁浮子液位计/磁翻板液位计的外侧,使其处于液位计同一磁场系统中,当磁性浮子随液位上下移动时,对应液位位置的干簧管受浮子内磁场的作用吸合,通过转换模块将变化的信号转换成无源开关信号输出。

通过卡箍固定在磁翻板测量筒上;固定位置可以调节,用户可以根据需求调整高度。

注意:变送器属于电子精密件,受环境影响较为强烈。正常使用温度范围为-40℃~85℃,超出此范围可能会存在显示不清晰或通信中断。
