防腐磁翻板液位计

典型应用

1、几乎可以适用于各种工业自动化过程控制中的液位测量与控制

2、常见用于电厂化学水处理,污水处理,水处理,印染等行业(例如:稀盐酸,稀硫酸)

产品特点

1、安全可靠,安装方便,性能稳定

2、耐腐蚀性强,可按需定制压力等

全国热线

18991129503

产品概述 / Introduction

PVC(聚氯乙烯)/PP(聚丙烯)/304不锈钢内衬四氟(PTFE)材质液位计是比较常用的防腐型液位计,常见用于电厂化学水处理,污水处理,水处理,印染以及对PP/PVC不相溶的介质等行业。

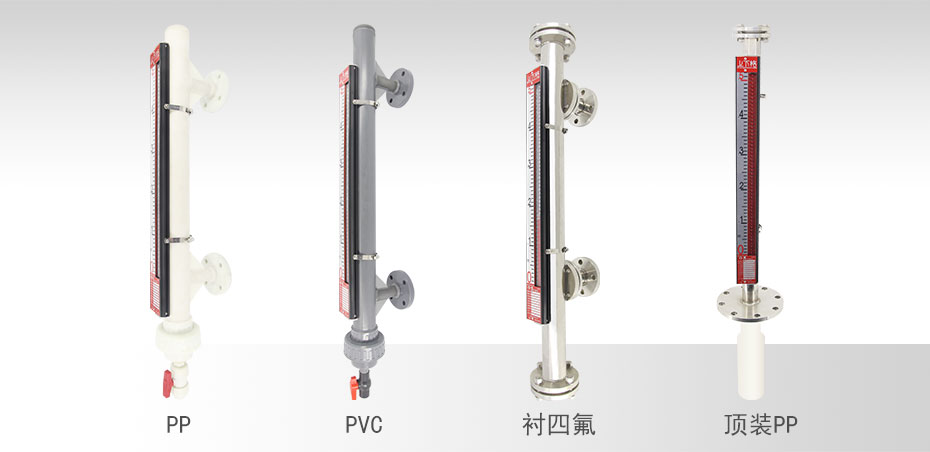

防腐类磁翻板液位计展示PP/PVC/304不锈钢内衬四氟(PTFE)磁翻板液位计分为侧装和顶装两种安装方式:(见下图)

磁翻板液位计安装方式

如需使用防腐型液位计,但温度较高,压力较大的情况下,可以选用UNF-C防腐型侧装衬四氟液位计,其主要应用在需要测量或指示具有腐蚀性介质的储罐的液位仪表。

产品可通过加装电阻干簧或磁致伸缩液位变送器,可就地数字显示,或将输出4-20mA标准远传电信号,供记录显示仪表或工业过程控制中心使用。也可通过加装磁性控制开关,对液面监控报警或通过继电器控制电机电泵工作。

使用要求

1、量程范围:0~6000mm(不锈钢类),0~4000mm(防腐类)
2、安装方式:侧装/顶装,法兰固定

3、使用现场注意保护,避免外力碰撞液位计造成损坏,PVC/PP液位计尽量不安装在阳光照射环境下

应用场景 / application
应用场景
应用场景
技术参数 / parameter
介质压力 PVC/PP≤0.6Mpa ,衬四氟≤2.5Mpa
介质密度 ≥0.5g/cm3
介质温度 PVC(-30~70℃),PP(-20~80℃),衬四氟(≤ 150℃)
介质粘度 ≤10-4m2/S
测量精度 ±10mm
安装方式 法兰侧装、顶装式
防护等级 IP65
安装法兰 根据用户要求
排污法兰 默认为DN25-GB
浮筒规格 φ51、φ57(壁厚根据压力和温度)
浮筒材质 PP/PVC/304内衬PTFE
功能配套 标准型(就地翻板显示)
远传型(就地翻板显示+信号远传)
报警型(就地翻板显示+报警开关)
远传报警性(就地翻板显示+信号远传+报警)
安装方式 / installation

安装方式

配件 / Accessories
变送器
变送器

变送器通过卡箍捆绑在磁翻板液位计主导管外侧,使其和液位计处于同一磁偶系统中。当磁浮子随着液位上下移动时,对应液位位置的干簧芯片组受浮子内磁场的作用和动作,电阻链值发生变化,通过转换模块将变化的电阻信号转换为4~20mADC标准信号,传输给二次仪表、PLC、DCS,从而实现液位显示、控制、调节和报警的目的。

通过卡箍固定在磁翻板测量筒上;变送器盒可选择上端安装,也可选择下端安装;

注意:变送器属于电子精密件,受环境影响较为强烈。正常使用温度范围为-40~85℃,超出此范围可能会存在显示不清晰或通信中断。

报警开关
报警开关

控制开关由干簧管及电路模块组成,结构紧凑、坚固耐用、带保持(记忆)型控制开关。该液位控制开关以捆绑的形式固定在磁浮子液位计/磁翻板液位计的外侧,使其处于液位计同一磁场系统中,当磁性浮子随液位上下移动时,对应液位位置的干簧管受浮子内磁场的作用吸合,通过转换模块将变化的信号转换成无源开关信号输出。

通过卡箍固定在磁翻板测量筒上;固定位置可以调节,用户可以根据需求调整高度。

注意:变送器属于电子精密件,受环境影响较为强烈。正常使用温度范围为-40℃~85℃,超出此范围可能会存在显示不清晰或通信中断。

热品推荐 / Hot product
磁翻板液位计

磁翻板液位计

典型应用1、几乎可以适用于各种工业自动化过程控制中的液位测量与控制2、石油、化工、冶金、电力、市政、水处理、锅炉等产品特点1、安全可靠,安装方便,性能稳定2、材质多样,可按需定制压力等

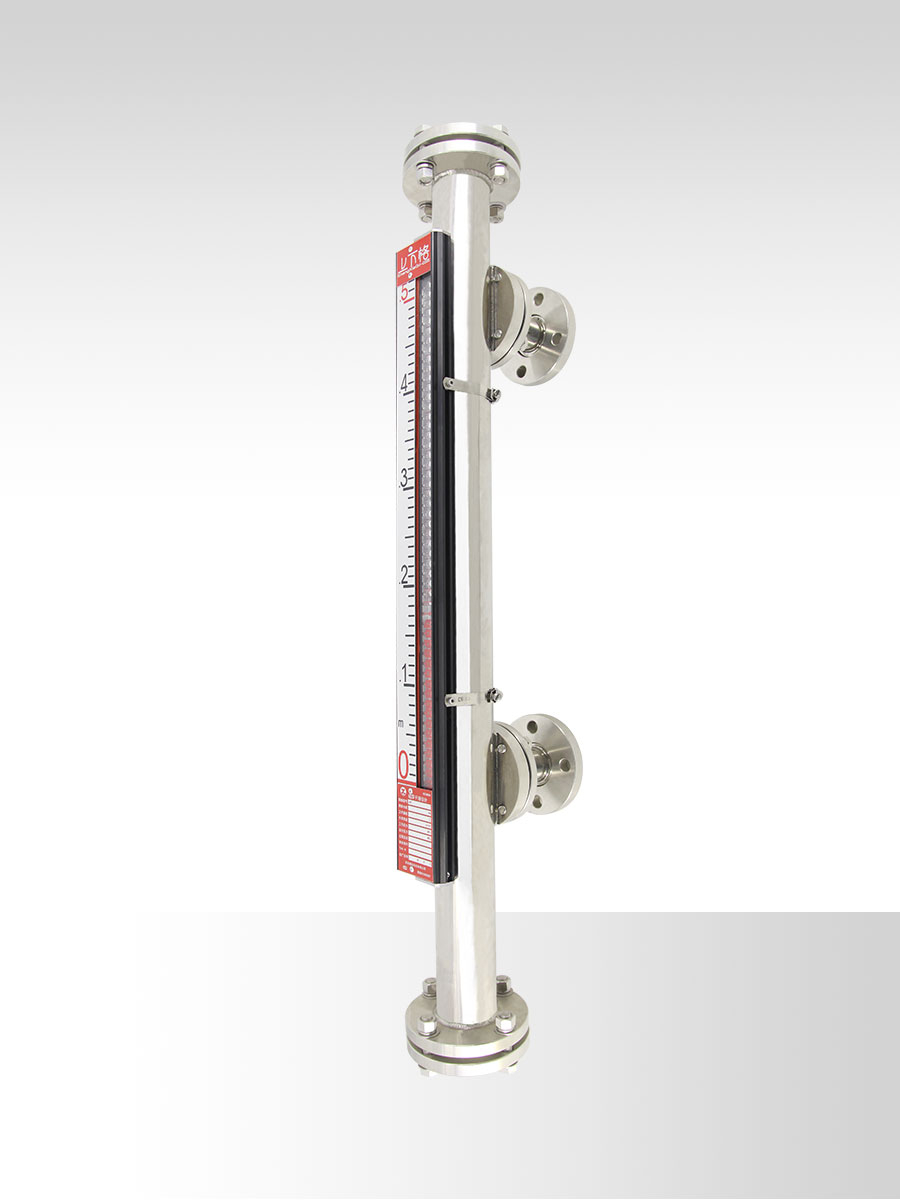

侧装磁翻板液位计

侧装磁翻板液位计

典型应用1、几乎可以适用于各种工业自动化过程控制中的液位测量与控制2、石油、化工、冶金、电力、市政、水处理、锅炉等产品特点1、安全可靠,安装方便,性能稳定2、材质多样,可按需定制压力等
电阻干簧管型 -- 浮球液位计

电阻干簧管型 -- 浮球液位计

典型应用1、石油、化工、冶金、天然气、发电厂2、污水处理、制药、食品、酿酒产品特点1、性能稳定,安装使用方便2、采用不锈钢材质或塑料材质,应用范围广3、输出标准电流信号,可直接与二次仪表、PLC、DCS配套

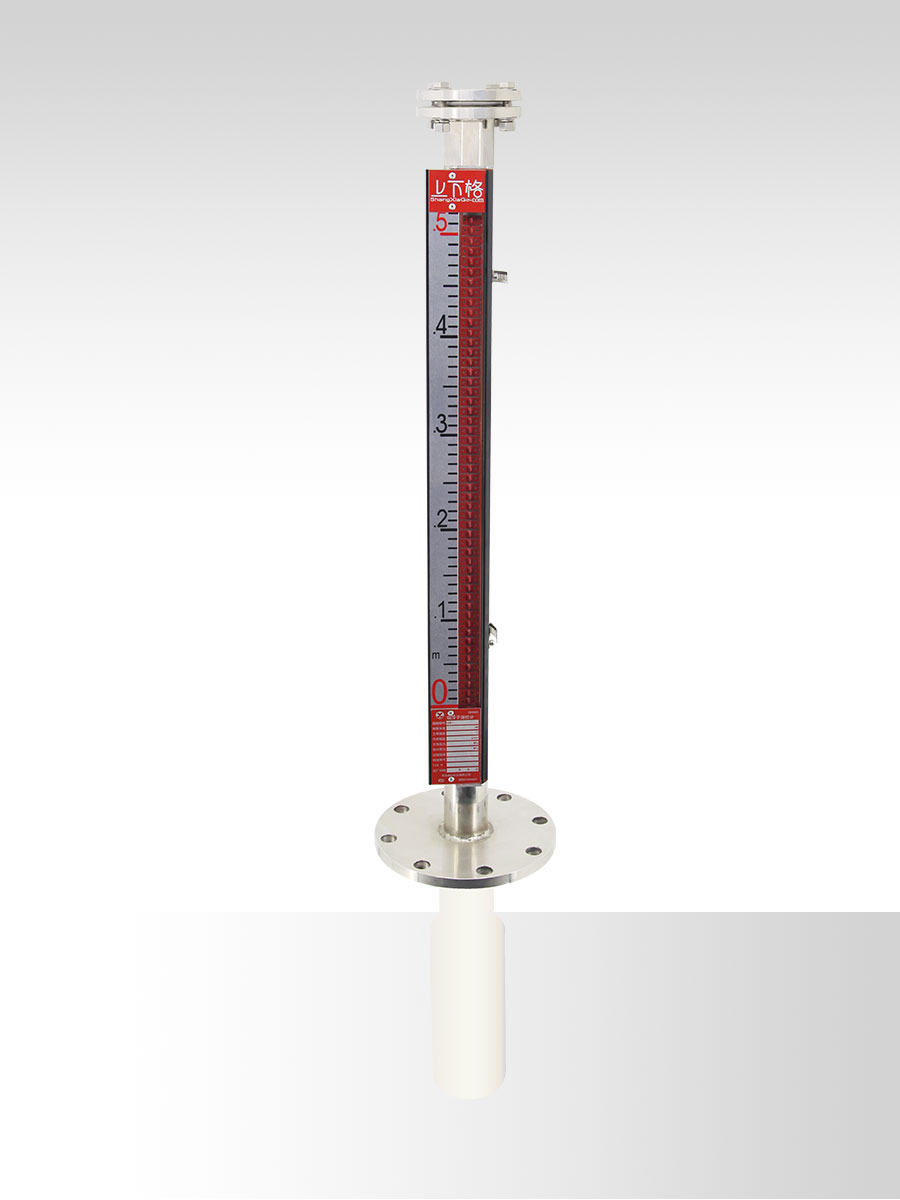

顶装磁翻板液位计
