好设备配好仪表 相远液位计,让液位监测控制更可靠

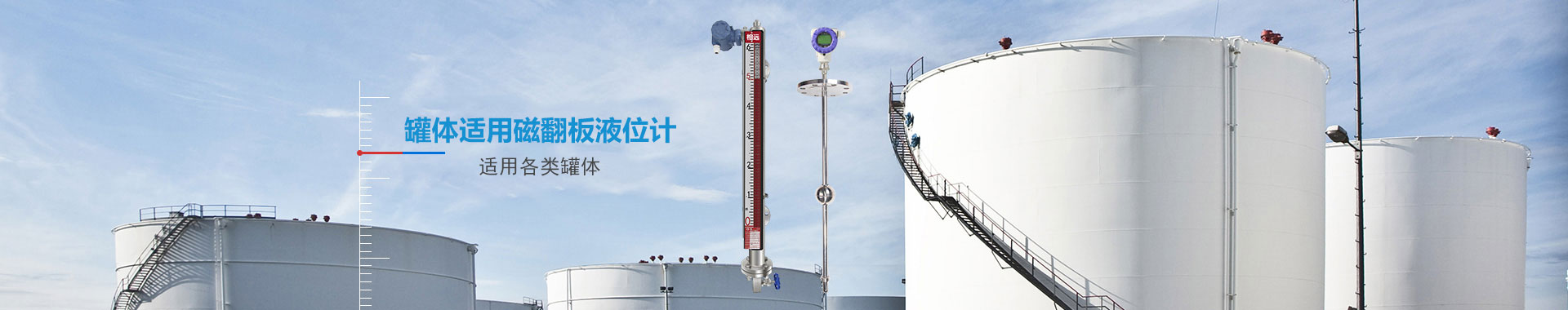

罐体适用液位计

咨询热线

400-101-2883
  • 罐体适用液位计
  • 罐体适用液位计
罐体适用液位计

典型应用

1、几乎可以适用于各种工业自动化过程控制中的液位测量与控制

2、石油、化工、冶金、电力、市政、水处理、锅炉等

产品特点

1、安全可靠,安装方便,性能稳定

2、材质多样,可按需定制压力等

磁翻板液位计

1、安全可靠,安装方便,性能稳定

2、材质多样,可按需定制压力等

全国热线

400-101-2883

产品概述 / Introduction

磁翻板液位计(也可称为磁性浮子液位计)根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时,液位计本体管中的磁性浮子也随之升降,浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器,驱动红、白翻柱翻转180°,当液位上升时翻柱由白色转变为红色,当液位下降时翻柱由红色转变为白色,指示器的红白交界处为容器内部液位的实际高度,从而实现液位清晰的指示。

罐体适用液位计样张图3

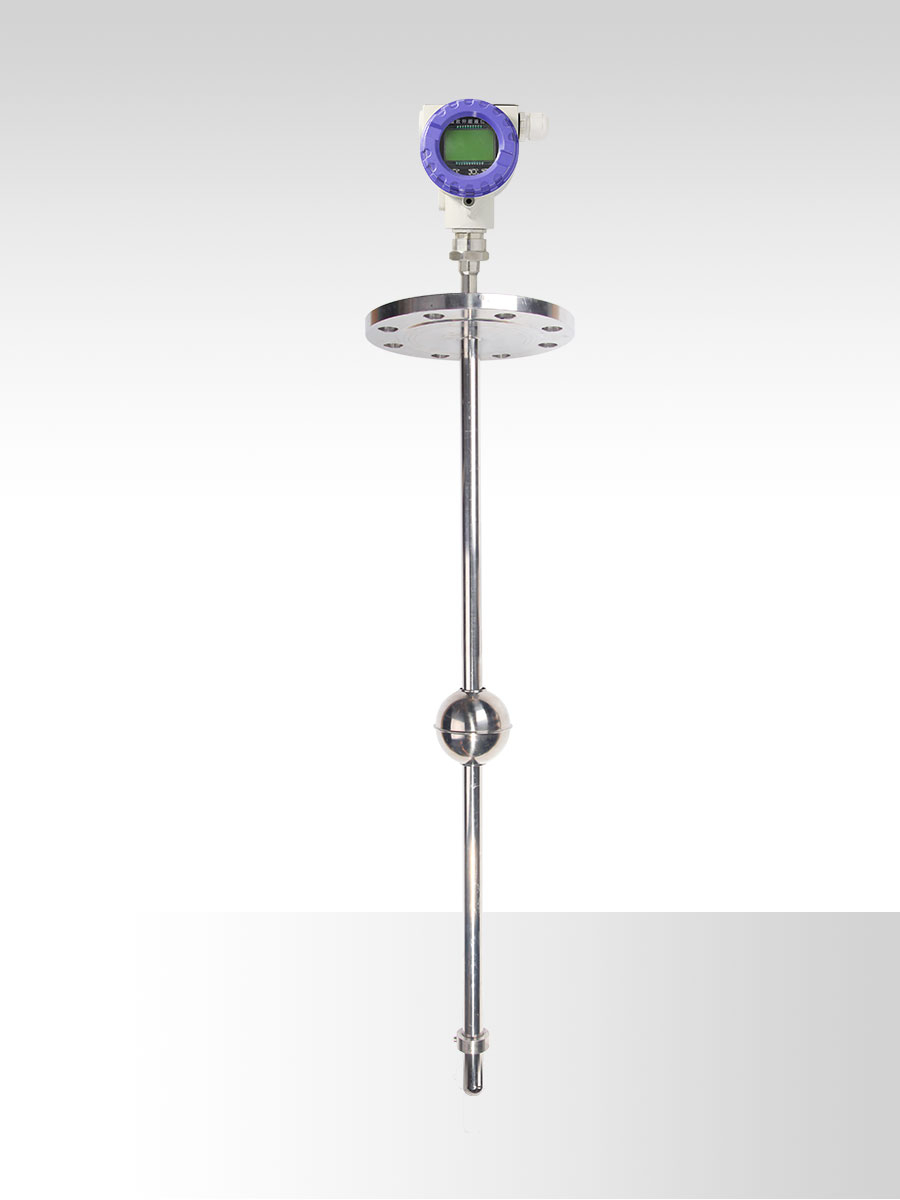

磁致伸缩液位计的基本原理是带有磁铁的浮子沿含有磁致伸缩丝的测量探杆移动。由磁致伸缩电子部件发岀的电压脉沿着磁致伸缩丝传导,当脉冲波到达浮子磁铁处,脉冲波和磁场相互作用,使磁致伸缩丝发生扭曲,产生回波,该波沿磁致伸缩丝向回传导根据传播速度和时间,计算出浮球到感应线圈的距离,从而计算出液位值。

我公司生产的UHF-M系列磁致伸缩液位计由含磁制伸缩丝的探杆、磁性浮球和电子处理单元组成。

电子处理单元采用32位微处理器进行数据采集和信号处理,使∪HF-M系列磁致伸缩液位变送器达到或接近国际目前同类仪表水平。

结合当前智能仪表使用的普遍要求,我公司生产的UHF-M系列磁致伸缩液位计同时带有HART通讯功能。

UHF-M系列磁致伸缩液位计是根据国家标准GBT21117-2007制造。

使用要求

1、量程范围:0~6000mm(不锈钢类),0~4000mm(防腐类)
2、安装方式:侧装/顶装,法兰固定

应用场景 / application
应用场景
应用场景
技术参数 / parameter
磁翻板液位计
介质压力 不锈钢类≤10Mpa   防腐类≤2.5Mpa
介质密度 ≥0.5g/cm3
介质温度 -20~400℃
介质粘度 ≤10-4m2/S
测量精度 ±10mm
安装方式 法兰侧装式
防护等级 IP65
安装法兰 根据用户要求
排污法兰 默认为DN25-GB
浮筒规格 φ51、φ57(壁厚根据压力和温度)
浮筒材质 304/316L/PP/PVC/衬四氟
功能配套 标准型(就地翻板显示)
远传型(就地翻板显示+信号远传)
报警型(就地翻板显示+报警开关)
远传报警性(就地翻板显示+信号远传+报警)
安装方式 / installation

安装方式

配件 / Accessories
变送器
变送器

变送器通过卡箍捆绑在磁翻板液位计主导管外侧,使其和液位计处于同一磁偶系统中。当磁浮子随着液位上下移动时,对应液位位置的干簧芯片组受浮子内磁场的作用和动作,电阻链值发生变化,通过转换模块将变化的电阻信号转换为4~20mADC标准信号,传输给二次仪表、PLC、DCS,从而实现液位显示、控制、调节和报警的目的。

通过卡箍固定在磁翻板测量筒上;变送器盒可选择上端安装,也可选择下端安装;

注意:变送器属于电子精密件,受环境影响较为强烈。正常使用温度范围为-40~85℃,超出此范围可能会存在显示不清晰或通信中断。

报警开关
报警开关

控制开关由干簧管及电路模块组成,结构紧凑、坚固耐用、带保持(记忆)型控制开关。该液位控制开关以捆绑的形式固定在磁浮子液位计/磁翻板液位计的外侧,使其处于液位计同一磁场系统中,当磁性浮子随液位上下移动时,对应液位位置的干簧管受浮子内磁场的作用吸合,通过转换模块将变化的信号转换成无源开关信号输出。

通过卡箍固定在磁翻板测量筒上;固定位置可以调节,用户可以根据需求调整高度。

注意:变送器属于电子精密件,受环境影响较为强烈。正常使用温度范围为-40℃~85℃,超出此范围可能会存在显示不清晰或通信中断。
