  • 雷达液位计
  • 雷达液位计

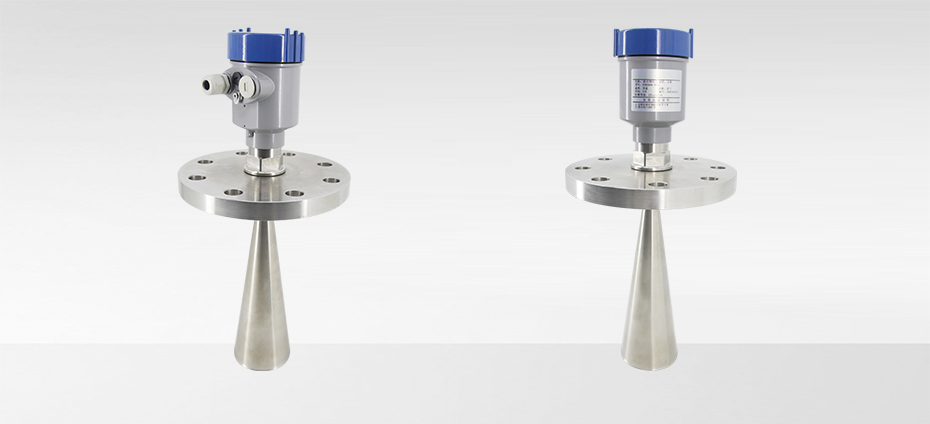

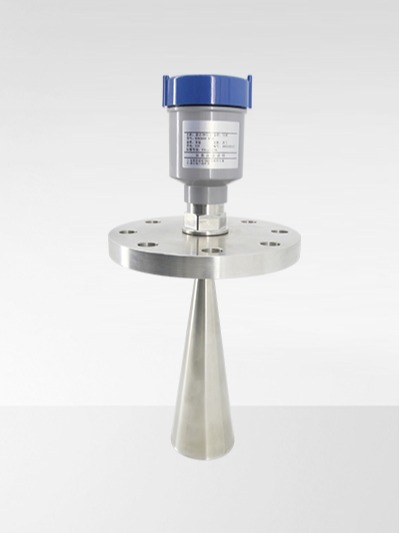

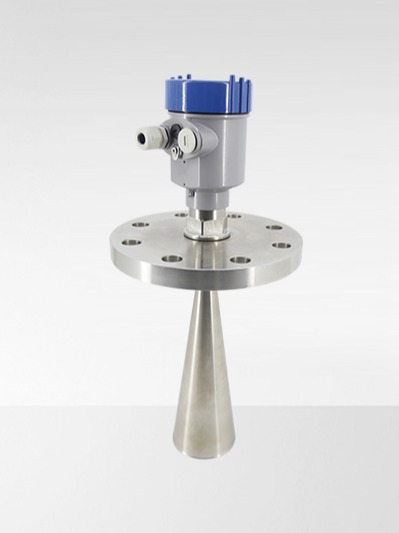

雷达液位计

产品特点

1、抗结露、结晶、挂料尘,波束集中

2、能量高,波束角小,天线尺寸小,精度高;


全国热线

18991129503

产品概述 / Introduction

高频雷达物位计是区别于低频雷达物位计的产品,是目前雷达物位计最新的产品。其常见的测量频率为24G或者26G,而传统低频的雷达物位计,测量频率普遍在6.3G或者6.8G。

雷达液位计
应用场景 / application
应用场景
应用场景
选型参数 / parameter
产品型号 SXG-RD26A
频率 26GHz
测量距离 20m/30m/70m/80m
分辨率 1mm
精度 ±10mm
回差 ±5mm
盲区 0.6m
测量间隔 ≥1S,根据设置参数
响应速度 ≥5S,根据设置参数
波束角 <8°
供电电源 16~36VDC(24VDC典型值)
信号输出 4~20mA
通讯方式 HART
最大负载 500Ω
故障输出 不变化/22mA/20.5mA/4mA(可选)

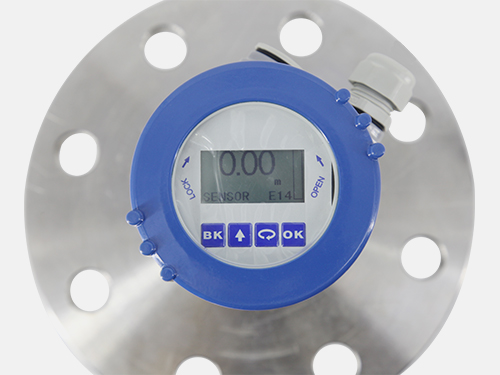

现场操作/编程 128×64dot图形点阵LCD
工作温度 -40~85℃
工作湿度 ≤95%RH
外壳材质 铝合金
天线材质 SS304/SS316
过程压力 常压
产品尺寸 120mm×94mm×490mm(不含法兰)
电缆入口 M20×1.5
推荐线缆 AWG18或0.75mm2
防护等级 IP67
安装方式 法兰DN100/DN150/DN200

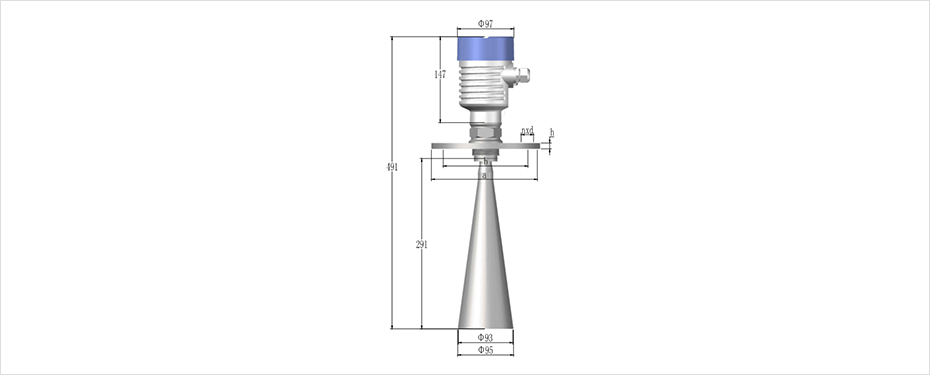

尺寸结构 / structure

尺寸结构

规格 a b h nxd
DN100 Φ220 180 22 8×Φ18
DN125 Φ220 210 22 8×Φ18
DN150 Φ220 240 24 8×Φ22
