  • 双金属温度计
  • 双金属温度计

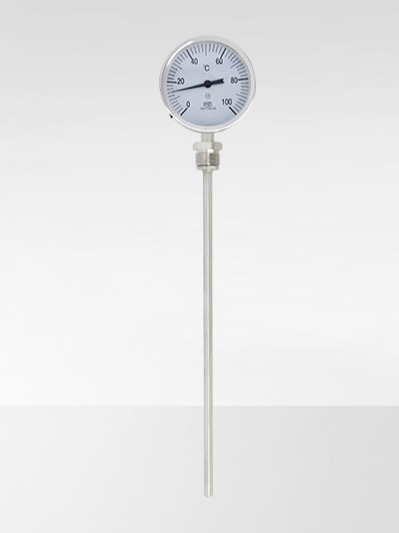

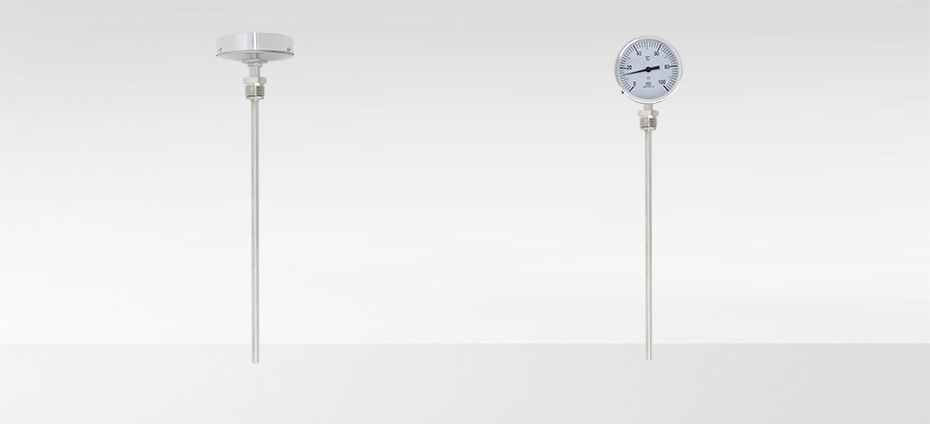

双金属温度计

典型应用

双金属温度计是基于绕制成环性弯曲状的双金属片组成,一端受热膨胀时,带动指针旋转,工作仪表便显示出热电势所应的温度值。广泛应用于生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度测量。

产品特点

1、现场显示温度,直观方便

2、安全可靠,使用寿命长

3、多种结构形式,可满足不同要求


全国热线

400-101-2883

产品概述 / Introduction
双金属温度计 使用要求

1、量程范围: -80℃~+500℃
2、安装方式:螺纹固定
3、测量精度:1.0/1.5

技术参数 / parameter
测量范围(℃) -80~40、-80~80、-20~100、0~80、0~100
0~150、0~200、0~300、0~400、0~500
环境温度(℃) -40~85
标度盘公称直径 60、100、150
精度等级 1.5级
回差 温度计回差应不大于基本误差限的绝对值
重复性 温度计重复性极限范围应不大于基本误差限绝对值的1/2
热响应时间 ≤40s
工作压力 固定法兰或螺纹式:-0.1~2.5Mpa; 活动法兰或螺纹式:常压
防护等级 IP55
插入深度 100~2000mm
保护管直径 φ6、φ8、φ10、φ12、φ16
保护管材质 不锈钢
过程连接 螺纹连接:M16﹡1.5、M27*2、G1/2"、G3/4"、1/2-14NPT
法兰连接:DN20以上法兰、请注明法兰标准(如GB、HG、ANSI、DIN等)

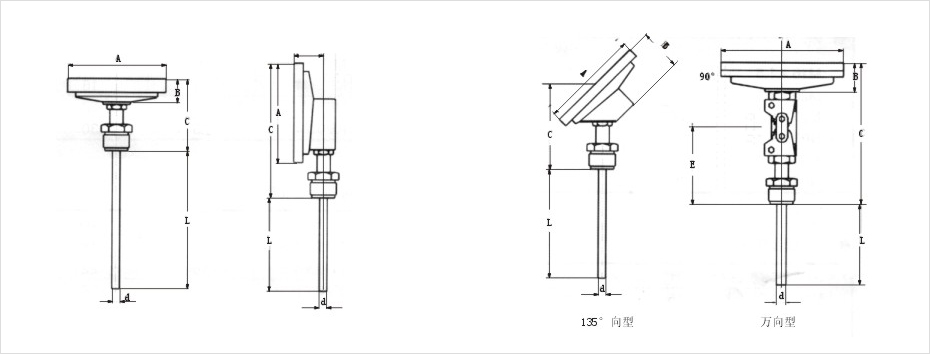

外形尺寸 / size

双金属温度计

形式 A B C E L d
轴向型 65 23 73 - 75
100
150
200
300
400
500
750
1000
Φ6
Φ8
Φ10
105 23 73 -
155 23 73 -
径向型 65 50 110 34
105 50 110 34
105 50 110 34
135°向型 105 23 85 -
  155 23 85 -
万向型 105 23 178 120
  155 23 178 120
