  • 液位控制柜

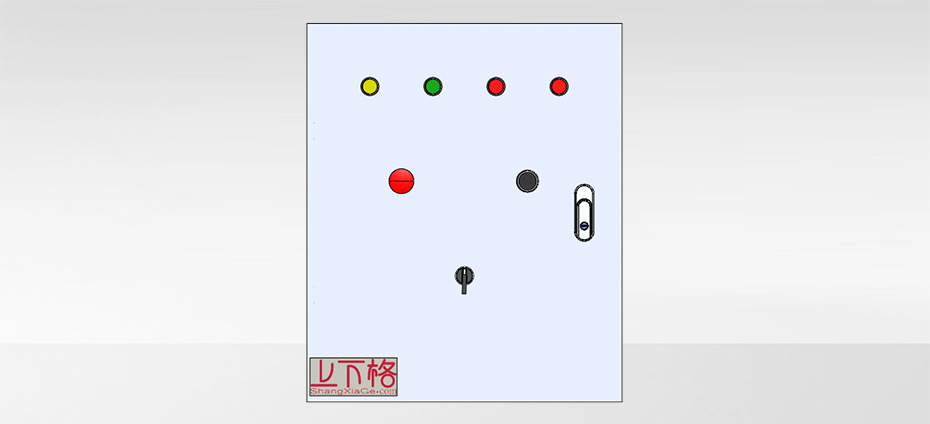

液位控制柜

典型应用

广泛应用在水塔、水池、水箱、水井、加药装置等液位测量及自动控制

产品特点

1、安装简单,调试方便,自带说明书、电路图

2、安全可靠,内置短路保护、热保护和过载保护

全国热线

400-101-2883

产品概述 / Introduction

根据温度、压力、液位、流量、速度、长度等参数,手动或自动控制水泵的工作。

液位控制柜

使用要求

1、水泵功率:≤5kW
2、水泵数量:1用0备、1用1备、2用1备、2用2备
3、工作功能:手动模式、自动模式
4、供电电压:220VAC或380VAC
5、数显仪表:≤4路变送器信号

技术参数 / parameter
箱体参数
数显箱长高厚 300*400*200、500*600*200、600*800*200或根据用户要求
箱体供电电压 220VAC或380VAC
箱体接线方式 箱体下接线,标配带塑料防水接头
数显表参数
功能作用 参数显示及两限报警(上限、下限)
输入信号 支持热电偶(B、S、K、E、T、J分度)
电阻(Pt100、Cu50)、电流(4-20mA、0-10mA)、(1-5V、0-5V)
信号输出 无、继电器报警输出、4-20mA变送输出
0-10mA变送输出、1-5V变送输出、0-5V变送输出
通讯方式 无、RS232、打印口、RS485
控制参数
负载功率大小 0.75、1.1、2.2、3、4、5.5、7.5kW
负载控制方式 给水或排水
负载工作方式 一台泵工作、两台泵1用1备、三台泵2用1备
常规指示按钮 默认包含电源指示灯(红)、运行指示灯(绿)、停止按钮
启动按钮、三相选择开关(手动/停/自动)
报警器件选择 默认无、蜂鸣报警、声光报警

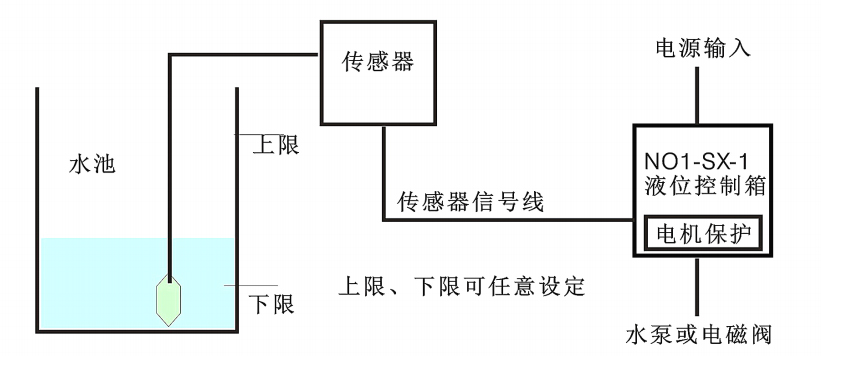

逻辑示意图 / logic
