  • 真空夹套型侧装磁翻板液位计
真空夹套型侧装磁翻板液位计

典型应用

1、适用于低温储罐,存储液态氧,液态二氧化碳,液态氮等

2、应用限制:4.0MPa以内,-40~200℃

产品特点

1、安全可靠,安装方便,性能稳定

2、材质多样,可按需定制压力等

全国热线

400-101-2883

产品概述 / Introduction

磁翻板液位计(也可称为磁性浮子液位计)根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时,液位计本体管中的磁性浮子也随之升降,浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器,驱动红、白翻柱翻转180°,当液位上升时翻柱由白色转变为红色,当液位下降时翻柱由红色转变为白色,指示器的红白交界处为容器内部液位的实际高度,从而实现液位清晰的指示。

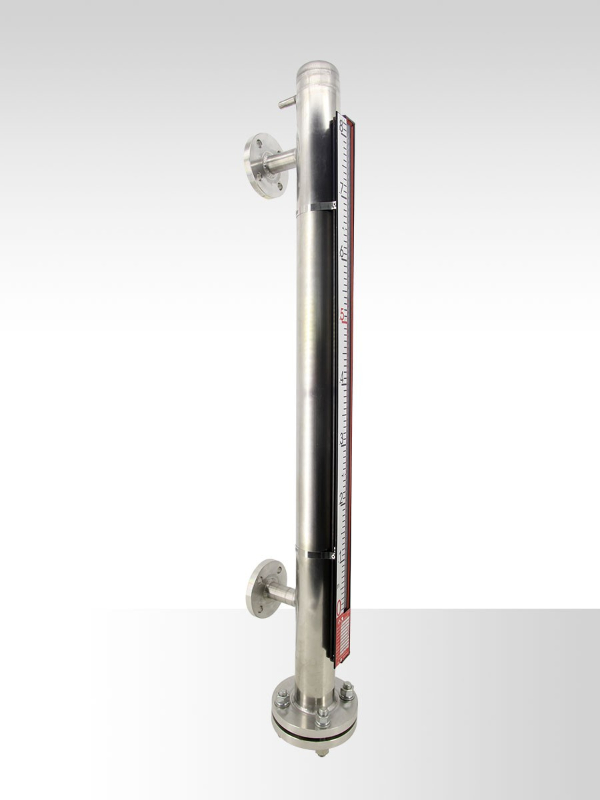

真空夹套磁翻板液位计细节图

产品可通过加装电阻干簧或磁致伸缩液位变送器,可就地数字显示,或将输出4-20mA标准远传电信号,供记录显示仪表或工业过程控制中心使用。也可通过加装磁性控制开关,对液面监控报警或通过继电器控制电机电泵工作。

使用要求

1、量程范围:0~400mm~5500mm
2、安装方式:侧装,法兰固定

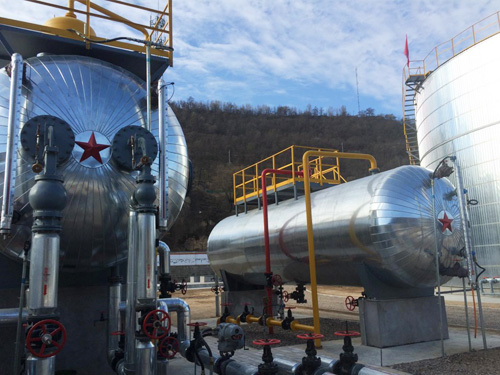

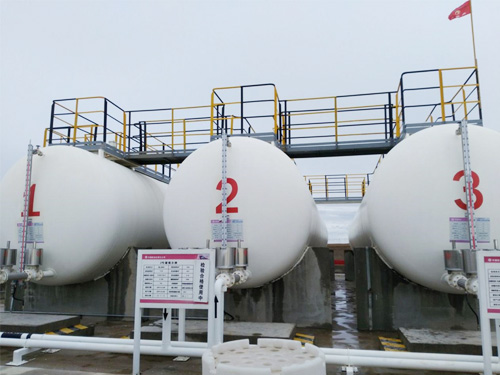

应用场景 / application
应用场景
应用场景
技术参数 / parameter
结构材质 液位计本体304或316L,夹套304或普通不锈钢
浮球材质 304,316,钛
磁翻板材质 铝合金(密封型)
介质工作压力 -0.1MPa~6.3MPa
夹套真空度 ≤-0.06MPa
介质工作温度 -30℃~200℃
介质粘度 ≤14-4m2/S
介质密度 ≥0.4g/cm3
测量范围 0~400mm~5500mm
安装法兰 根据用户要求(GB,HB,ANSI标准等)标配DN25-GB
法兰材质 304/316/碳钢
排污/排气 ≤0.4MPa标配1/2内螺纹排污阀,其他根据用户要求
选配
干簧管液位变送器,磁致伸缩液位变送器(最长2500mm),磁控液位开关
选型
可根据前面基本信息表选型
适用介质
对304,316L无腐蚀,低温运行介质保温,如乙烯,液态CO2等,高温运行介质隔热,防止热量散失或伤害操作者
安装方式 / installation

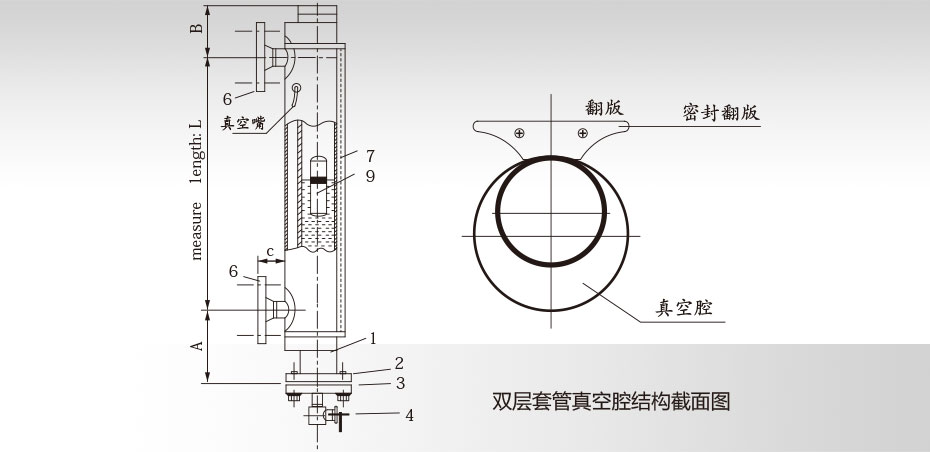

真空夹套磁翻板液位计技术图纸

配件 / Accessories

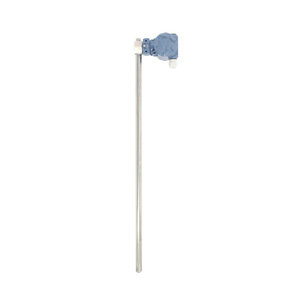

变送器
变送器

变送器通过卡箍捆绑在磁翻板液位计主导管外侧,使其和液位计处于同一磁偶系统中。当磁浮子随着液位上下移动时,对应液位位置的干簧芯片组受浮子内磁场的作用和动作,电阻链值发生变化,通过转换模块将变化的电阻信号转换为4~20mADC标准信号,传输给二次仪表、PLC、DCS,从而实现液位显示、控制、调节和报警的目的。

通过卡箍固定在磁翻板测量筒上;变送器盒可选择上端安装,也可选择下端安装;

注意:变送器属于电子精密件,受环境影响较为强烈。正常使用温度范围为-40~85℃,超出此范围可能会存在显示不清晰或通信中断。

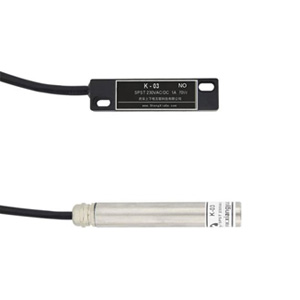

报警开关
报警开关

控制开关由干簧管及电路模块组成,结构紧凑、坚固耐用、带保持(记忆)型控制开关。该液位控制开关以捆绑的形式固定在磁浮子液位计/磁翻板液位计的外侧,使其处于液位计同一磁场系统中,当磁性浮子随液位上下移动时,对应液位位置的干簧管受浮子内磁场的作用吸合,通过转换模块将变化的信号转换成无源开关信号输出。

通过卡箍固定在磁翻板测量筒上;固定位置可以调节,用户可以根据需求调整高度。

注意:变送器属于电子精密件,受环境影响较为强烈。正常使用温度范围为-40℃~85℃,超出此范围可能会存在显示不清晰或通信中断。
