储罐有泡沫应该选什么液位计?

在工业流程中，储罐的液位测量是保证生产安全、稳定与控制的关键环节。然而，当储罐内介质容易产生或存在泡沫时，这一看似简单的任务就变得极具挑战性。泡沫，作为一种介于液体和气体之间的不稳定介质，其物理特性（如密度、介电常数、声阻抗）与本体液体截然不同，会严重干扰许多传统液位计的测量信号，导致读数失准、跳动甚至完全失效。

因此，在为存在泡沫的储罐选择液位计时，绝不能简单套用常规方案。以下是需要深入分析和特别关注的几个关键因素。

一、 泡沫的特性分析：知己知彼

在选择仪表前，首先必须充分了解“对手”——泡沫本身。

1. 泡沫的稳定性：

   • 干/稳定泡沫：气泡间液膜较厚，排液慢，存在时间长。这类泡沫对依赖表面反射原理的仪表（如雷达、超声波）影响最大。

   • 湿/不稳定泡沫：气泡易破裂，存在时间短。这类泡沫影响相对较小，但可能导致测量值频繁波动。

2. 泡沫的厚度与密度：

   • 厚泡沫层：可能被某些仪表误判为液面，导致重大误差。

   • 泡沫密度：密度变化会影响基于重量或压力测量的仪表。

3. 泡沫的成因：

   • 是搅拌、喷射等物理过程产生的？还是介质本身（如表面活性剂、蛋白质）的化学性质导致的？了解成因有助于从工艺上缓解泡沫，从而降低对仪表的要求。

二、 液位计选型的核心考量因素

基于对泡沫特性的理解，我们可以从以下几个核心维度来评估和选择最合适的液位计。

1. 测量原理的“穿透”能力

这是最根本的选择标准。仪表的测量信号必须能够“忽略”泡沫或穿透泡沫层，准确探测到真实液面。

• 推荐选择：穿透能力强的仪表

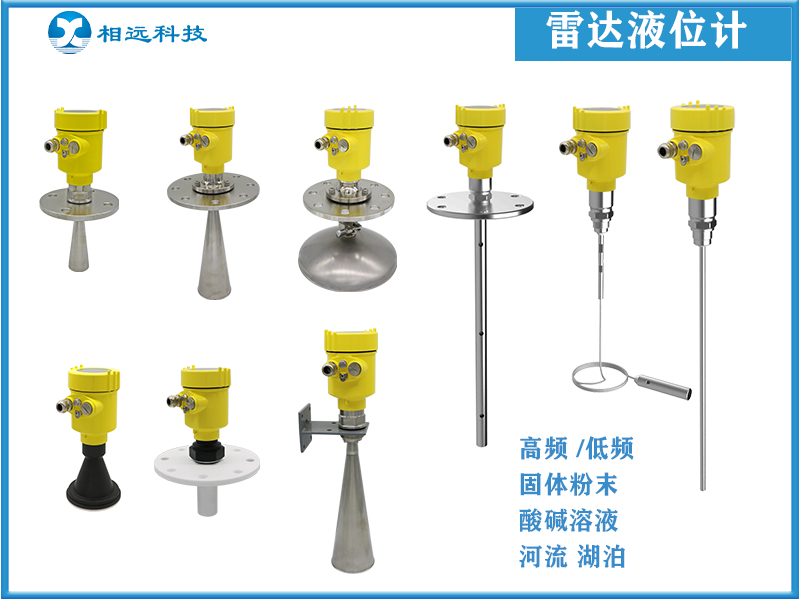

  • 导波雷达液位计：这是存在泡沫工况的首选方案之一。导波雷达通过金属缆绳或杆引导微波信号。当信号遇到泡沫时，大部分能量会沿导波体继续传播，直至遇到介电常数突变的真实液面才会产生强烈的反射。它对泡沫的“免疫力”非常强，尤其适用于厚而稳定的泡沫层。

  • 同轴管雷达液位计：原理类似导波雷达，信号在一条金属管内传输，抗泡沫、抗蒸汽和抗凝结干扰能力优异，非常适合带搅拌的易起泡容器。

  • 电容式液位计：通过测量探头与罐壁间的电容变化来检测液位。如果泡沫的介电常数与液体相近，它对测量的影响就很小。但若泡沫与液体介电常数差异大，则需要谨慎选型和标定。

  • 差压式液位计：通过测量罐底压力来推算液位。如果泡沫密度与液体接近，且泡沫层不是特别厚，其测量值相对可靠。但需要注意：泡沫层会产生一个额外的静压头，如果泡沫密度和厚度不稳定，会导致测量误差。安装吹扫装置可以缓解取压口被泡沫堵塞的问题。

• 谨慎选择或需规避的仪表

  • 超声波液位计：通常不推荐。声波在泡沫表面会发生大量散射和吸收，导致信号衰减严重，可能无法接收到回波，或回波信号微弱、跳动剧烈。

  • 非接触式雷达液位计 ：高频雷达信号可能在泡沫表面就被反射回来，将泡沫面误报为真实液面。只有在泡沫层非常薄、非常稀的情况下，部分信号才能穿透，但风险较高。

  • 浮子/浮球式液位计：浮子可能被困在泡沫层中，无法随真实液面自由移动，导致卡滞和错误指示。

2. 过程连接与安装位置

正确的安装可以最大限度地减少泡沫的影响。

• 旁通管：一个非常有效的解决方案。将液位计安装在罐体侧面的一个垂直旁通管上。泡沫在狭窄的旁通管内不易形成或稳定性差，从而使仪表能够测量到相对纯净的液面。这对于浮子式、电容式等许多仪表都适用。

• 避开干扰源：安装位置应远离进料口、搅拌器、喷淋装置等容易产生泡沫的区域。

• 导波雷达的缆绳/杆长度：应确保导波体能够深入到泡沫层之下，接触到真实液体。

3. 仪表参数与调试

• 信号处理算法：先进的液位计具备强大的数字信号处理能力，可以智能地过滤掉来自泡沫的虚假回波，锁定真实液面回波。在选型和调试时，应关注仪表的这一功能。

• 回波曲线（ECA）分析：对于雷达液位计，能够查看回波曲线是至关重要的。它允许工程师在现场直观地看到泡沫回波和真实液面回波，并通过设置合理的门槛值来“屏蔽”泡沫干扰。

三、 选型建议总结

结论

在存在泡沫的储罐中选择液位计，是一项需要综合考量工艺介质、泡沫特性和测量需求的系统工程。导波雷达和同轴管雷达因其卓越的穿透能力，在大多数情况下是优先考虑的选择。而当工况允许时，采用旁通管安装方式可以极大地扩展仪表选型的范围并提升测量可靠性。

最终，最稳妥的方案是与专业的仪表工程师进行深入沟通，尽可能提供详细的工艺参数，甚至在条件允许时进行现场测试，从而确保所选液位计能够在充满挑战的泡沫环境中，提供长期稳定、精确的液位数据，为安全生产和高效运营保驾护航。
